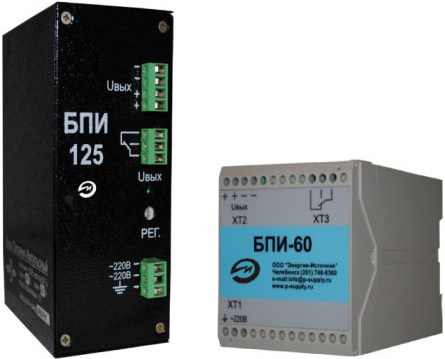

Блоки питания импульсные БПИ
Назначение блоков питания импульсных (БПИ):
Импульсные блоки питания серии БПИ предназначены для питания производственной автоматики, средств управления технологическими процессами, контрольно-измерительных приборов, электромагнитных приводов, вентиляторов, контроллеров и других нагрузок постоянного тока.
Техническое описание блоков питания импульсных (БПИ):
- Импульсные блоки питания серии БПИ предназначены для преобразования сетевого напряжения 220 B (184…264 B) частотой 45…65 Гц в стабилизированное выходное напряжение постоянного тока 12/24/36/48В.
- Возможна работа от постоянного входного напряжения 120…370 В.
- Изготавливаются с одним выходным каналом, гальванически развязанным с входным питающим напряжением.
- Предназначены для установки на DIN-рейку NS35/7,5.
Блоки питания импульсные (БПИ) имеют:
- Встроенную схему «мягкого» запуска с ограничением пускового тока, сетевой фильтр, снижающий уровень помех до необходимых пределов в питающей сети и не пропускающий помехи сети, плавкий входной предохранитель, срабатывающий в случае возникновения внутренних неисправностей в блоке.
- Защиту от перегрузок и короткого замыкания на выходе и от перегрева. Возможно параллельное и последовательное включение блоков.
- Регулировку выходного напряжения ±10%.
Импульсные блоки питания являются аналогами преобразователей серии RPL производства фирмы Michael Riedel Transformatorenbau GmbH (Германия-Финляндия).
Основные технические характеристики блоков питания импульсных (БПИ):
Таблица 1
| Мощность, Вт |
Напряжение Uвых.ном, В |
Ток I вых. max, А |
КПД, % |
Вес, кг |
Габаритныеразмеры, мм |
| 30 |
12 |
2,5 |
>80 |
≤0,14 |
45×75×128 |
| 24 |
1,25 |
>82 |
| 36 |
0,85 |
>82 |
| 48 |
0,65 |
>82 |
| 60 |
12 |
5,0 |
>82 |
≤0,45 |
70×75×128 |
| 24 |
2,5 |
>83 |
| 36 |
1,5 |
>83 |
| 48 |
1,25 |
>84 |
| 125 |
12 |
10,0 |
>85 |
≤1,0 |
66×148×113 |
| 24 |
5,0 |
>88 |
| 36 |
3,5 |
>88 |
| 48 |
2,5 |
>89 |
| 250 |
12 |
20,0 |
>85 |
≤1,4 |
75×172×122 |
| 24 |
10,0 |
>89 |
| 36 |
7,0 |
>88 |
| 48 |
5,0 |
>90 |
- По заказу возможно изготовление импульсных блоков питания с входным питающим переменным напряжением 110 В (95…132 В).
- Класс стабилизации выходного напряжения — 0,2.
- Температурный дрейф выходного напряжения не более ±0,2% на каждые 10°C.
- Нестабильность Uвых. по изменению нагрузки не более 0,2%.
- Нестабильность Uвых. по изменению входного напряжения не более 0,1%.
- Пульсации выходного напряжения (пик – пик) не более 0,7%.
- Выходной каскад блоков может работать при отсутствии нагрузки.
- Импульсные блоки питания имеют защиту от короткого замыкания (КЗ) и перегрузки, срабатывающую при увеличении выходного тока до 130% Iном., обеспечивающую автоматическое восстановление при устранении перегрузки.
- При нагреве ключевого каскада блока до 125°C срабатывает тепловая защита. Включение блока происходит автоматически при охлаждении каскада до 70°C.
- Импульсные блоки питания БПИ 30, БПИ 60, БПИ 125 имеют естественное охлаждение. В импульсных блоках питания БПИ 250 установлен вентилятор с автоматическим управлением включения при нагреве блока более 60°С.
- Время установления рабочего режима не более 1 сек.
- На передней панели расположен светодиодный индикатор (зеленый) выходного напряжения.
- Имеется «сухой» контакт (ХТ2) для сигнализации наличия или отсутствия выходного напряжения.
- Электрическая прочность изоляции вход-выход – 1500 В АС.
- Электромагнитная совместимость: соответствие ГОСТ Р 511318.14.1-99, ГОСТ Р 51320 99.
- Рабочий температурный диапазон от -40°C до +55°C. Диапазон от -40°C до +55°C по отдельному заказу.
Пример обозначения при заказе блоков питания импульсных (БПИ):
| БПИ |
250 |
24 |
10 |
40 |
360 |
| 1 |
2 |
3 |
4 |
5 |
6 |
где:
- Наименование
- Выходная мощность, Вт
- Выходное напряжение, В
- Выходной ток, А
- Температурный диапазон:Дополнительная технологическая наработка 360 часов (по заказу)
- 10 — рабочий диапазон -10..+55°C;
- 40 — рабочий диапазон -40..+55°C;
- Дополнительная технологическая наработка 360 часов (по заказу)
Комплект поставки блоков питания импульсных (БПИ):
Таблица 2
| Наименование |
Обозначение |
Количество |
Примечания |
| Блок питания БПИ |
ЭИ.97.00.000 |
1 |
исполнение согласно заказу |
| Паспорт, Руководство по эксплуатации |
ЭИ.97.00.000ПС |
1 |
|
| Зажимы |
2EDGK (3 контакта) |
2 |
для БПИ 125, БПИ 250 |
| Зажимы |
2EDGK (4 контакта) |
1 |
| Рейка DIN |
NS35\7,5 |
м |
поставка по отдельному заказу |
Гарантийные обязательства
Гарантийный срок эксплуатации — 36 месяцев со дня ввода блока питания в эксплуатацию.
|
