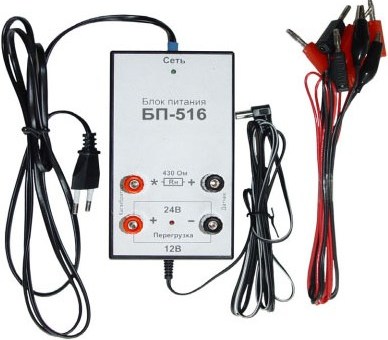

Блоки питания БП-516



Блок питания БП-516 предназначен для организации питания электронных блоков калибраторов и поверяемых датчиков.

• Блок питания для калибраторов изготавливается с двумя гальванически развязанными каналами. Каналы имеют защиту от перегрузки и короткого замыка­ния.
• Блок питания для калибраторов содержит стабилизированные источники питания (далее ИП) постоянного тока с выходными напряжениями 24 В и 12 В.
• По заказу могут быть изготовлены блоки питания для калибраторов с другими выходными напряжениями и токами нагрузки, а также с различными уровнями срабатывания схемы защиты, ограничения по току и значению тока короткого замыкания.
• Питание блоков питания осуществляется от сети переменного тока напряжением (220) В и частотой (50±1) Гц.
• Блок питания для калибраторов обеспечивает питание электронного блока калибратора напряжением постоянного тока (12±0,25) В и питание поверяемых датчиков напряжением постоянного тока (24±0,25) В.
• Максимальный ток нагрузки по выходному напряжению: Перегрузка или короткое замыкание по обоим каналам одновременно не приводит к выходу из строя блока питания. Перегрузка или короткое замыкание по обоим каналам одновременно не приводит к выходу из строя блока питания.
  • 12 В — 60 мА, ток срабатывания защиты от перегрузки не более 80 мА, ток короткого замыкания не более 45 мА.
  • 24 В — 50 мА, ток срабатывания защиты от перегрузки не более 75 мА, ток короткого замыкания не более 35 мА.
• Перегрузка или короткое замыкание по обоим каналам одновременно не приводит к выходу из строяблока питания.
• Работоспособность любого канала автоматически восстанавливается после устранения перегрузки или короткого замыкания.
• Мощность, потребляемая блоком питания калибарторов и поверяемых датчиков, не более 7,0 В-А.
• Класс стабилизации выходных напряжений блоков питания калибраторов и поверяемых датчиков 0,2.
• Изменения значения выходных напряжений при максимальном токе нагрузки, вызванные изменением напряжения питания в до­пустимых пределах не более ±0,1%.
• Изменения значения выходных напряжений, вызванные изменением тока нагрузки от 0 до максимального значения, не более ±1% номинального значения напряжения.
• Изменения значения выходных напряжений, вызванные изменением температуры окружающего воздуха в пределах рабочих тем­ператур, не более ±0,1% номинального значения напряжения.
• Пульсации выходных напряжений блоков питания для калибраторов и поверяемых датчиков не более ± 0,1% номинального значения напряжения.
• Сопротивление изоляции между сетевой обмоткой и вторичными обмотками не менее 20 МОм, прочность изоляции 3 кВ (средне­квадратичное значение), при напряжении синусоидальной формы частотой 50 Гц.
• Сопротивление изоляции между выходными каналами не менее 20 МОм, прочность изоляции 500 В.
• Диапазон рабочих температур от минус 10ºС до плюс 50ºС.
• Блоки питания для калибраторов и поверяемых датчиков по ГОСТ 14254 соответствуют степени защиты IP52. Блоки питания не создают индустриальных помех, по устойчивости к климатиче­ским воздействиям соответствуют исполнению УХЛ категории 3.1 по ГОСТ 15150 (группе исполнения С3 по ГОСТ 12997).
• При эксплуатации питания электронных блоков калибраторов и поверяемых датчиков допускается воздействия:Блоки питания электронных блоков калибраторов и поверяемых датчиков являются восстанавливаемыми изделиями.Блоки питания электронных блоков калибраторов и поверяемых датчиков являются восстанавливаемыми изделиями.
  • вибрации с частотой от 5 до 25 Г ц с амплитудой до 0,1 мм;
  • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.
• Блоки питания электронных блоков калибраторов и поверяемых датчиков являются восстанавливаемыми изделиями.
• Габаритные размеры: 135×75×50.
• Масса блоков не более 0,5 кг.

Гарантийный срок эксплуатации — 18 месяцев со дня ввода в эксплуатацию.
