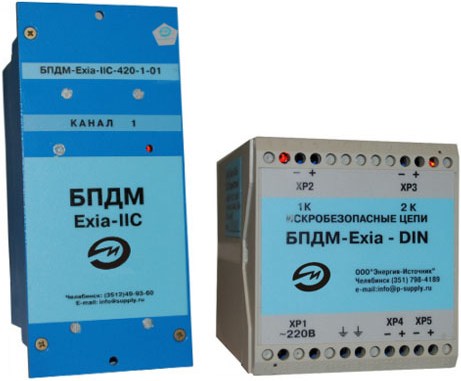

Блоки питания искробезопасные БПДМ-Ех


Назначение блоков питания искробезопасных

Искробезопасные блоки питания датчиков БПДМ-Ех, предназначены для организации питания и искрозащиты взрывозащищенных датчиков (работающих во взрывоопасной зоне) по двухпроводной линии (типа Сапфир, Метран, ТЖИУ 406) с унифицированным выходным сигналом 4-20 мА постоянного тока, а также для преобразования этого сигнала в уровни 0-20 мА, 4-20 мА, 0-5 мА по двум независимым каналам, гальванически связанным по цепям искрозащиты.

Техническое описание искробезопасных блоков питания
  • Блоки питания с искробезопасными электрическими цепями уровня «ia», «ib» выполнены в соответствии с требованиями ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 для подгрупп IIB, IIC и устанавливаются вне взрывоопасных зон.
  • Искробезопасные блоки питания по ГОСТ 14254 соответствуют степени защиты:Искробезопасные блоки питания не создают индустриальных помех.
    • IP 30 — щитовой монтаж;
    • IP 20 — монтаж на DIN-рейке.
  • Искробезопасные блоки питания не создают индустриальных помех.
  • Искробезопасные блоки питания по устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории 3 по ГОСТ 15150, группы исполне­ния СЗ по ГОСТ 12997, но для работы при температуре от минус 10°С до плюс 50°С.
  • При эксплуатации искробезопасных блоков питания допускаются воздействия: Искробезопасные блоки питания могут иметь 1 или 2 канала.
    • вибрации с частотой от 5 до 25 Г ц и амплитудой до 0,1 мм;
    • магнитных полей постоянного и переменного тока с частотой (50±1) Г ц и напряжен-ностью до 400 В/м;
    • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.
  • Искробезопасные блоки питания могут иметь 1 или 2 канала.
  • Искробезопасные блоки питания имеют светодиодную индикацию включения питания по каждому каналу.
  • Обозначения вариантов исполнения блоков приведены в таблице 1
Основные технические характеристики блоков питания искробезопасных

Таблица 1.

Наименование Диапазон выходного сигнала, мА Искробезопасное исполнение Exia/ib
БПДМ-Ех 0 — 5 IIB
0 — 20
4 — 20
0 — 5 IIC
0 — 20
4 — 20
— Предельные параметры внешних искробезопасных электрических цепей блоков питания не должны превышать значений, приведенных в таблице 2

Таблица 2.

Подгруппа взрывозащищенного электрооборудования
IIB IIC
Cо, мкФ ИВ Lo, мГн Uo, В Iо, мА Po, Вт Cо, мкФ Lo, мГн Uo, В lo, мА Po, Вт
0,7 6,0 25,2 100 0,6 0,1 1,5 25,2 100 0,6

где:

Со – максимальная внешняя емкость;
– максимальная внешняя индуктивность;
Uo – максимальное выходное напряжение;
Io – максимальный выходной ток;
Ро – максимальная выходная мощность.
  • Выходные цепи рассчитаны на работу с нагрузками не более 750 Ом для сигнала 4-20 мA, 0-20 мA и не более 2,5 кОм для сигнала 0-5 мА с учётом сопротивления линии связи.
  • Ток короткого замыкания искробезопасной цепи не более 100 мА при сопротивлении ограничительного резистора не менее 240 Ом.
  • Напряжение холостого хода искробезопасной цепи блока в нормальных условиях не более 25,2 В, напряжение на выходе искробезопасной цепи при токе 20 мА не менее 17,2 В
  • Сопротивление кабелей линии связи должно быть не более 25 Ом.
  • Предел допускаемой основной погрешности, выраженный в процентах от диапазона изменения выходного сигнала, не более ± 0,1%.
  • Изменение значения выходного сигнала, вызванное изменением температуры окружающей среды (в пределах рабочих темпера­тур), не превышает ±0,1% при номинальном токе нагрузки на каждые 10°С.
  • Изменение значения выходного сигнала, вызванное изменением напряжения питания, не превышает ±0,1% от диапазона измене­ния выходного сигнала.
  • Наибольшее допустимое значение пульсации напряжения на искробезопасном входе не превышает 0,2% измеренного значения напряжения
  • Наибольшее допустимое значение пульсации выходного сигнала не превышает 0,2% диапазона изменения выходного сигнала.
  • Мощность, потребляемая блоком, не превышает 6,0 В•A.
  • Масса искробезопасного блока питания щитового исполнения не более 0,6 кг, для монтажа на DIN-рейке не более 0,5 кг
Пример обозначения блока при заказе:

БПДМ-Ех Ia IIC 005 1 01К 360 ГП
1 2 3 4 5 6 7 8
где:
  1. Наименование;
  2. Вид взрывозащиты (ia или ib);
  3. Подгруппа электрооборудования;
  4. Диапазон выходного сигнала;
  5. Количество каналов (1 или 2);
  6. Вариант конструктивного исполнения:
    01К — щитовой монтаж (соединение клеммными зажимами);
    01Р — щитовой монтаж (соединение разъемами 2РМ, ОНЦ РГ-09);
    DIN — монтаж на DIN-рейку (соединение клеммными зажимами);
  7. Дополнительная технологическая наработка до 360 часов (по заказу);
  8. Наличие Госповерки.
Комплект поставки искробезопасных блоков питания

Таблица 3.

Наименование Обозначение Кол-во Примечания
Блок питания датчиков БПДМ-Ех ЭИ.70.00.000 1 исполнение согласно заказу
Паспорт, Руководство по эксплуатации ЭИ.70.00.000ПС 1
Розетка 2РМ14КПН4Г1В1В ГЕ0.364.126ТУ 1 для исполнения 01К, 01Р

Розетка ОНЦ-РГ-09-4-14-Р

Вилка ОНЦ-РГ-09-4-14-В

бР0.364.082ТУ

2

2

для исполнения 01Р
Рейка DIN NS35\7,5 м поставка по отдельному заказу

Гарантийные обязательства

Гарантийный срок эксплуатации — 36 месяцев со дня ввода в эксплуатацию.
