Блоки питания БПИ 30-АКБ, БПИ 45-АКБ, БПИ 125-АКБ
Назначение бесперебойных блоков питания БПИ-АКБ:

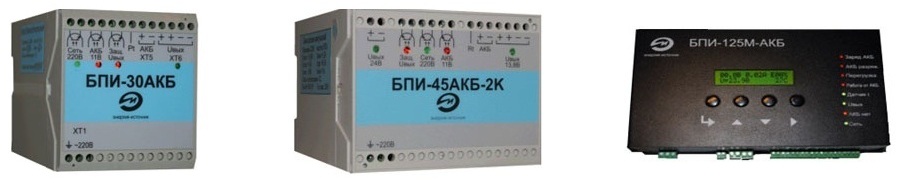

Бесперебойные блоки питания БПИ-30-АКБ, БПИ-30-АКБ-2к, БПИ-45-АКБ-2к, БПИ-125М-АКБ предназначены для питания производственной автоматики, средств управления технологическими процессами, контрольно-измерительных приборов, электромагнитных приводов, контроллеров и других нагрузок постоянного тока.
Техническое описание бесперебойных блоков питания БПИ-АКБ:
- Бесперебойные блоки питания преобразуют сетевое напряжение 220 В с частотой 50 Гц в стабилизированное выходное напряжение постоянного тока 13,8В/24В.
- Бесперебойные блоки питания работают совместно с аккумуляторной батареей (далее АКБ), которая в комплект поставки не входит (заказывается дополнительно).
- Бесперебойные блоки питания имеют улучшенный сетевой фильтр во входной цепи для защиты от помех и перенапряжений в питающей сети.
- Бесперебойные блоки питания БПИ-30-АКБ, БПИ-125М-АКБ имеют один выходной канал, гальванически развязанный с входным питающим напряжением.
- Бесперебойные блоки питания БПИ-30-АКБ-2к, БПИ-45-АКБ-2к имеют два выходных канала, гальванически развязанных с входным питающим напряжением.
- На переднюю панель блоков выводится информация о работе блоков от сети или от АКБ, нормальной работе и об аварийных состояниях, информация дублируется на оптроны для передачи ее на расстояние. В блоках БПИ-125М-АКБ есть индикатор, отображающий значение выходного напряжения, напряжение на АКБ, ток заряда, температура АКБ и ее заряд.
Режимы работы бесперебойных блоков питания БПИ-АКБ:
- Бесперебойные блоки питания могут работать в двух режимах: питание нагрузки от сети (в дальнейшем «работа от сети») при наличии сетевого напряжения, или питание нагрузки от АКБ (в дальнейшем «работа от АКБ») при отсутствии сетевого напряжения на входе. Переход между режимами происходит автоматически в соответствии с наличием или отсутствием питающей сети.
В режиме «работа от сети» осуществляется:
- автоматическое включение блоков питания при наличии входного питающего напряжения в допустимых пределах;
- автоматическое выключение блоков питания при выходе входного питающего напряжения за допустимые пределы, при перегрузке или коротком замыкании по выходу, с автоматическим восстановлением работы при исчезновении этих факторов;
- автоматический переход в режим «работа от АКБ» и обратно без провалов выходного напряжения;
- выдача информационного сигнала через оптопару и светодиод о наличии сетевого напряжения на входе блоков питания и их работоспособности (при наличии сетевого напряжения транзистор оптопары открыт);
- зарядка подключенной АКБ с функцией ограничения зарядного тока и максимального напряжения, термокомпенсация напряжения заряда АКБ.
- Блоки имеют электронную защиту от неправильного подключения АКБ (переполюсовки).
- В режиме «работа от сети» блоки выдают сигнал: «контроль работы блока от сети (транзистор оптопары открыт)».
В режиме «работы от АКБ» осуществляется:
-
контроль напряжения АКБ и отключение её от нагрузки в случае разряда до минимально допустимого напряжения с выдачей информационного сигнала через оптопару (транзистор оптопары открыт);
-
автоматический переход в режим «работа от сети» при появлении входного питающего напряжения;
-
срабатывание защиты с выдачей информационного сигнала (транзистор оптопары открыт) в случае короткого замыкания в нагрузке. При исчезновении короткого замыкания и появлении питающей сети, блоки питания автоматически переходят в нормальный режим работы.
Технические характеристики бесперебойных блоков питания БПИ-АКБ:
Таблица 1
| Наименование параметра и единица измерения |
Значение параметра |
| Безопасный диапазон входного питающего напряжения, В |
0…480, (0…270) |
| Частота входного напряжения сети, Гц |
45…60 |
|
Максимальная мощность, потребляемая от сети, Вт
— БПИ-30-АКБ, БПИ-30-АКБ-2к
-БПИ-45-АКБ-2к
-БПИ-125М-АКБ
|
45;
60;
200
|
| КПД, %, не менее |
83 |
| Точность установки выходного напряжения, % |
± 0,2, (± 0,5) |
| Изменение выходного напряжения, мВ, не более |
± 25 |
| Пульсации переменной составляющей, мВ, не более |
± 40 |
| Электрическая прочность изоляции вход-выход, В |
1500 |
| Рабочий диапазон температур*, °С |
-30… +50 |
| Максимальный ток заряда АКБ, А |
0,3, (2,0) |
| Напряжение отключения АКБ от нагрузки, В |
11, (21,4) |
| Тип применяемой АКБ |
свинцово-кислотная |
| Максимальный ток, коммутируемый оптопарой, мА |
20, (50) |
| Масса, кг, не более |
0,15, (1) |
|
Габаритные размеры, мм, не более
— БПИ-30-АКБ, БПИ-30-АКБ-2к
— БПИ-45-АКБ-2к
— БПИ-125М-АКБ
|
70×77×128;
100×77×128;
240×124×62
|
В скобках указаны значения для БПИ-125М-АКБ.
*- диапазон указан для самого блока питания. При работе блока питания в составе с АКБ при отрицательных температурах определяется техническими требованиями на АКБ.
Основные параметры бесперебойных блоков питания БПИ-АКБ:
Таблица 2
| Наименование параметра |
БПИ-30АКБ |
БПИ-30-АКБ-2К |
БПИ-45-АКБ-2К |
БПИ-125М-АКБ |
| Диапазон сетевого напряжения, В |
130…330 |
130…330 |
130…330 |
187…265 |
| Напряжение подключаемого аккумулятора, В |
12 |
12 |
12 |
24 |
| Выходное напряжение, В |
13,8 |
13,8/24,0 |
13,8/24,0 |
24,0 |
| Максимальный ток нагрузки, А |
2,3 |
1,3/0,5 |
1,5/1,0 |
5,0 |
| Дополнительный преобразователь на 24 В |
|
• |
• |
|
| Встроенный сетевой фильтр |
• |
• |
• |
• |
| Защита выхода блока от перегрузки и КЗ |
• |
• |
• |
• |
| Гальваническая развязка от сети |
• |
• |
• |
• |
| Возможность работы без АКБ |
• |
• |
• |
• |
| Защита блока от переполюсовки АКБ |
• |
• |
• |
• |
| Индикация напряжения на выходе БП |
|
|
|
• |
| Индикация напряжения на клеммах АКБ |
|
|
|
• |
| Аварийная индикация (в том числе через оптопары) |
• |
• |
• |
• |
| Возможность задания зарядного тока АКБ |
|
|
|
• |
| Термокомпенсация напряжения заряда АКБ* |
• |
• |
• |
• |
| Тренировка АКБ |
|
|
|
• |
| Оценка остаточной емкости АКБ |
|
|
|
• |
| Контроль напряжения на АКБ |
• |
• |
• |
• |
| Крепление блока: DIN-рейка |
• |
• |
• |
|
| Крепление блока: щитовой вариант |
|
|
|
• |
| Интерфейс связи с компьютером (RS485) по протоколу MODBUS RTU |
|
|
|
• |
* — для БПИ-125М-АКБ термокомпенсация осуществляется всегда, для остальных моделей – по заказу.
• — Возможно изготовление блоков по техническим характеристикам заказчика
Пример обозначения при заказе бесперебойных блоков питания:
| БПИ — 30 — АКБ |
0 |
1 |
360 |
| 1 |
2 |
3 |
4 |
где:
-
Наименование
-
Наличие интерфейса (только для БПИ-125М-АКБ)
0 – интерфейса нет;
1 – интерфейс «RS485»
-
Наличие термокомпенсации напряжения заряда АКБ
0 – термокомпенсации нет (для заряда АКБ в температурном диапазоне от 0 до плюс 50ºС);
1 – термокомпенсация есть (для заряда АКБ в температурном диапазоне от минус 40 до плюс 50ºС).
-
Дополнительная технологическая наработка 360 часов (по заказу)
Комплект поставки бесперебойных блоков питания:
Таблица 3
| Наименование |
Количество |
Примечания |
| Блок питания |
1 |
исполнение согласно заказу |
| Паспорт, Руководство по эксплуатации |
1 |
|
| Датчик температуры |
1 |
|
| Колодка 2EDGK-5.0-02P (2 контакта) |
1 |
для БПИ-125М-АКБ |
| Колодка 2EDGK-5.0-03P (3 контакта) |
1 |
|
| Колодка 2EDGK-5.0-04P (4 контакта) |
1 |
|
| Колодка 15EDGK-3.81-02P (2 контакта) |
7 |
|
| Колодка 15EDGK-3.81-03P (3 контакта) |
1 |
|
| Колодка 15EDGK-3.81-04P (4 контакта) |
1 |
для БПИ-125М-АКБ при наличии интерфейса RS485 |
| Диск с ПО |
1 |
при наличии интерфейса RS485 (по заказу) |
| Рейка DIN |
м |
поставка по отдельному заказу |
Гарантийные обязательства
Гарантийный срок эксплуатации — 36 месяцев со дня ввода бесперебойного блока питания в эксплуатацию.
|
