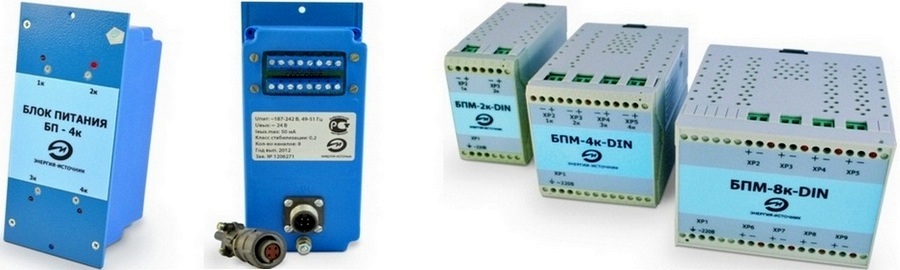

Блоки питания БП и БПМ
Назначение блоков питания БП и БПМ
Блоки питания БП и БПМ предназначены для преобразования сетевого напряжения 220 В в стабилизированное напряжение постоянного тока 12 В, 15 В, 18 В, 24 В или 36 В для питания датчиков с унифицированным выходным сигналом серии Метран, Сапфир, АИР, ТЖИУ-406 и др.
Техническое описание блоков питания БП и БПМ
- Конструктивно блоки питания БП и БПМмогут быть выполнены следующих исполнений:Каналы гальванически развязаны между собой и сетью.
- количество каналов: 1, 2, 4, 8;
- выходное напряжение: 12 В, 15 В, 18 В, 24 В, 36 В;
- способ монтажа:
- DIN – крепление на рейке DIN;
- 01 – крепление в щите;
- 01К – крепление в щите.
- Каналы гальванически развязаны между собой и сетью.
- Блоки питания для датчиков имеют защиту от перегрузки и короткого замыкания.
- Блоки питания БП и БПМ являются восстанавливаемыми изделиями.
- При эксплуатации блоков питания БП и БПМ допускаются воздействия:Блоки питания БП не создают индустриальных помех.
- синусоидальной вибрации частотой от 5 до 25 Гц и амплитудой до 0,1 мм;
- магнитных полей постоянного и переменного тока с частотой 50±1 Гц и напряженностью до 400 В/м;
- относительной влажности от 30 до 80% во всем диапазоне рабочих температур.
- Блоки питания БП не создают индустриальных помех.
- По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории 3 по ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, но для работы при температуре от минус 10С° до плюс 50С° и относительной влажности от 30 до 80% во всем рабочем диапазоне температур или Т3 по ГОСТ 15150.
- Блоки питания для датчиков по ГОСТ 14254 соответствуют степени защиты IP20 для серии БПМ и IP30 для серии БП.
- Блоки питания БП и БПМ имеют светодиодную индикацию включения блока питания по каждому каналу.
- По заказу могут быть изготовлены блоки питания с другими выходными напряжениями и токами нагрузки.
- Класс стабилизации выходного напряжения блоков питания — 0,2.
- Пульсация выходного напряжения не более +0,2% от номинального значения напряжения.
- Изменение значения выходного напряжения от его номинального значения:Питание осуществляется от сети переменного тока напряжением 220В, частотой 50±1 Гц
- — при изменении напряжения сети на +10% — не более +0,2%;
- — при изменении тока нагрузки от нуля до максимального — не более +0,2%.
- Питание осуществляется от сети переменного тока напряжением 220В, частотой 50±1 Гц
Основные технические характеристики и параметры блоков питания БП и БПМ
Таблица 1
| Uвых, В |
Максимальный ток нагрузки на канал, (Imax), мА |
Кол-во каналов |
Ток К3, мА, не более |
Ток срабатывания защиты, мА, не более |
Потребляемая мощность, В•А, не более |
Масса, кг (max) |
| исполн. DIN |
исполн. 01, 01к |
| 36 |
25 |
2 |
15 |
30 |
3,0 |
0,35 |
0,45 |
| 25 |
4 |
15 |
30 |
6,5 |
0,65 |
0,75 |
| 25 |
8 |
15 |
30 |
13,0 |
1,0 |
1,1 |
| 45 (50) |
2 |
35 |
75 |
6,5 |
0,35 |
0,45 |
| 45 (50) |
4 |
35 |
75 |
13,0 |
0,65 |
0,75 |
| 45 (50) |
8 |
35 |
75 |
26,0 |
1,0 |
1,1 |
| 80 |
2 |
30 |
120 |
10,0 |
0,35 |
0,7 |
| 80 |
4 |
30 |
120 |
21,0 |
0,65 |
0,75 |
| 100 |
2 |
30 |
130 |
13,0 |
0,65 |
0,75 |
| 120 |
2 |
30 |
135 |
16,0 |
0,65 |
0,75 |
| 24 |
25 |
2 |
15 |
30 |
2,2 |
0,35 |
0,45 |
| 25 |
4 |
15 |
30 |
4,5 |
0,65 |
0,75 |
| 25 |
8 |
15 |
30 |
9,0 |
1,0 |
1,1 |
| 45 (50) |
2 |
35 |
70 |
4,5 |
0,35 |
0,6 |
| 45 (50) |
4 |
35 |
70 |
9,0 |
0,65 |
0,75 |
| 45 (50) |
8 |
35 |
70 |
17,5 |
1,0 |
1,1 |
| 80 |
2 |
30 |
120 |
7,0 |
0,35 |
0,75 |
| 80 |
4 |
30 |
120 |
14,0 |
0,65 |
0,75 |
| 100 |
2 |
30 |
130 |
8,5 |
0,4 |
0,75 |
| 100 |
4 |
30 |
135 |
17,5 |
0,7 |
0,75 |
| 120 |
2 |
30 |
135 |
10,0 |
0,35 |
0,45 |
| 120 |
4 |
30 |
135 |
21,0 |
0,65 |
0,45 |
| 250 |
2 |
38 |
270 |
22,0 |
0,67 |
0,77 |
120
и 300 |
1
1 |
30
30 |
135
315 |
5,5
13,0 |
0,65 |
0,75 |
| 18 |
250 |
2 |
30 |
300 |
8,5 |
0,65 |
0,75 |
| 15 |
120 |
4 |
30 |
135 |
3,5 |
0,65 |
0,75 |
| 12 |
25 |
2 |
18 |
35 |
1,2 |
0,35 |
0,45 |
| 25 |
4 |
18 |
35 |
2,5 |
0,65 |
0,75 |
| 25 |
8 |
18 |
35 |
4,5 |
1,0 |
1,1 |
| 45 (50) |
2 |
35 |
70 |
2,5 |
0,35 |
0,6 |
| 45 (50) |
4 |
35 |
70 |
4,5 |
0,65 |
0,75 |
| 45 (50) |
8 |
35 |
70 |
9,0 |
1,0 |
1,1 |
| 80 |
2 |
30 |
120 |
3,5 |
0,35 |
0,6 |
| 80 |
4 |
30 |
120 |
7,0 |
0,65 |
0,75 |
| 100 |
2 |
30 |
130 |
4,2 |
0,4 |
0,65 |
| 100 |
4 |
30 |
130 |
9,0 |
0,65 |
0,75 |
| 120 |
2 |
30 |
150 |
5,2 |
0,4 |
0,75 |
| 120 |
4 |
30 |
150 |
10,5 |
0,65 |
0,75 |
Пример обозначения при заказе блока питания
| БПМ |
24 |
4к |
100 |
DIN |
ТЗ |
360ч |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
где:
- Наименование серии БП или БПМ;
- Выходное напряжение, В;
- Число каналов;
- Максимальный ток нагрузки на канал;
- Конструктивное исполнение:
Тропическое исполнение (по заказу);
- DIN – крепление на рейке (БПМ);
- 01, 01К – крепление в щите (БП);
- Тропическое исполнение (по заказу);
- Дополнительная технологическая наработка 360 часов (по заказу)
Гарантийные обязательства
Гарантийный срок эксплуатации — 36 месяцев со дня ввода блока питания в эксплуатацию.
Комплект поставки блоков питания для датчиков
| Наименование |
Обозначение |
Количество |
Примечания |
| Блок питания БП, БПМ |
ЭИ.82.00.000 |
1 |
исполнение согласно заказу |
| Паспорт, Руководство по эксплуатации |
ЭИ.82.00.000ПС |
1 |
|
| Розетка |
2РМ14КПН4Г1В1 |
1 |
для исполнений: -01, -01К |
| Рейка DIN |
NS35\7,5 |
м |
поставка по отдельному заказу |
|
