Блоки питания с функцией корнеизвлечения БПКМ

bp5

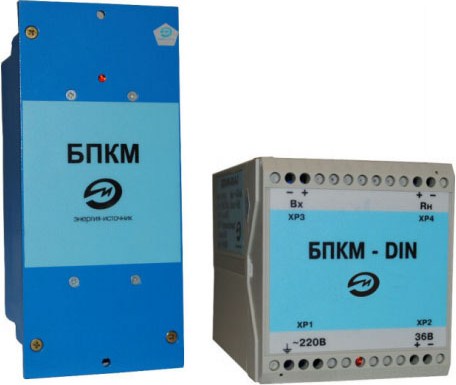

Назначение блока питания и корнеизвлечения

Одноканальные блоки питания и корнеизвлечения БПКМ предназначены для организации питания не взрывозащищенных датчиков с унифицированным выходным сигналом 0-5 мА, 0-20 мА, 4-20 мА постоянного тока, а также для функционального преобразования этого сигнала в другие уровни.
Техническое описание блока питания и корнеизвлечения
  • Блоки питания и корнеизвлечения содержат стабилизированный источник питания постоянного тока с выходным напряжением 24 В и 36 В. Имеют защиту от перегрузки и короткого замыкания.
  • Конструктивно блоки питания и корнеизвлечения могут быть выполнены следующих исполнений:Блоки являются восстанавливаемыми изделиями.
    • DIN — крепление на рейке DIN;
    • 01 — крепление в щите.
  • Блоки являются восстанавливаемыми изделиями.
  • Входной сигнал преобразуется с корнеизвлекающей зависимостью.
  • При эксплуатации блоков питания БП и БМП допускаются воздействия:Блоки питания и корнеизвлечения не создают индустриальных помех.
    • вибрации частотой от 5 до 25 Г ц и амплитудой до 0,1 мм;
    • магнитных полей постоянного и переменного тока с частотой 50±1 Гц и напряженностью до 400 В/м;
    • относительной влажности от 30 до 80% во всем диапазоне рабочих температур.
  • Блоки питания и корнеизвлечения не создают индустриальных помех.
  • Блоки питания и корнеизвлечения имеют светодиодную индикацию включения.
  • Питание осуществляется от сети переменного тока напряжением 220 В, частотой 50±1 Гц.
Основные технические характеристики и параметры блоков питания и корнеизвлечения

Таблица 1

Наименование Входной сигнал, мА Выходной сигнал, мА Напряжение блока питания, В Погрешность по корнеизвлек. каналу, %
БПКМ 0-5; 0-20; 4-20 0-5; 0-20; 4-20 36, 24 + 0,15
+ 0,25

Таблица 2

Наименование параметра и единица измерения Значение параметра
Номинальный ток нагрузки источника питания, мА 50+5
Ток срабатывания защиты от перегрузки, мА, не более 75
Ток короткого замыкания, мА, не более 45
Потребляемая мощность, Вт, не более 7
Входное сопротивление блока для диапазона входного тока 0-5 мА, Ом, не более 500
Входное сопротивление блока для диапазонов входного тока 0-20 мА, 4-20 мА, Ом, не более 200
Нагрузка выходных цепей для диапазона выходного тока 0-5 мА, кОм, не более 2,5
Нагрузка выходных цепей для диапазонов выходного тока 0-20 мА, 4-20 мА, Ом, не более 750
Сопротивление кабелей линии связи блока с датчиком, Ом, не более 100

Габаритные и установочные размеры, мм

— щитовой монтаж, вырез в щите 70×140

— монтаж на DIN-рейке



72×160×76;

70×75×125

Масса, кг, не более 0,5

Пример обозначения при заказе

БПКМ 005 420 36 1 01 360ч ГП
1 2 3 4 5 6 7 8

где:
  1. Наименование;
  2. Диапазон входного сигнала;
  3. Диапазон выходного сигнала;
  4. Напряжение блока питания (36 В или 24 В);
  5. Индекс погрешности:
    1 - предел допускаемой основной приведенной погрешности: ± 0,15%;
    2 - предел допускаемой основной приведенной погрешности: ± 0,25%;
  6. Конструктивное исполнение:
    01 – крепление в щите;
    DIN – крепление на рейке;
  7. Дополнительная технологическая наработка 360 часов (по заказу);
  8. Госповерка.
Комплект поставки блоков питания и корнеизвлечения

Таблица 3

Наименование Обозначение Количество Примечания
Блок питания и корнеизвлечения БПКМ

АОС.69.00.000,

(АОС.70.00.000)

1 исполнение согласно заказу
Паспорт. Руководство по эксплуатации АОС.69.00.000ПС 1
Розетка 2РМ14КПН4Г1В1 1 для исполнения -01
Рейка DIN NS35\7,5 м поставка по отдельному заказу

Гарантийные обязательства

Гарантийный срок эксплуатации — 36 месяцев со дня ввода блока питания в эксплуатацию.
