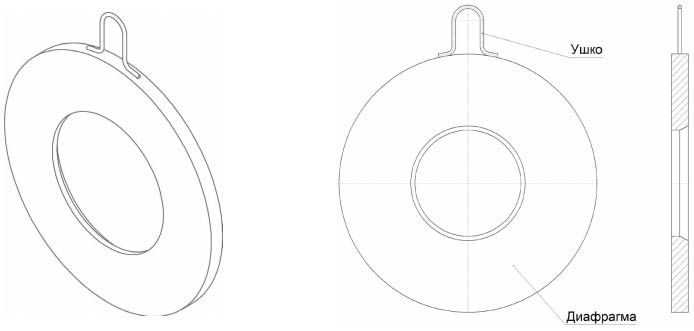

Диафрагма бескамерная ДБС
ОБОЗНАЧЕНИЕ БЕСКАМЕРНЫХ ДИАФРАГМ
Таблица 1
| Условный проход Dу, мм |
Обозначение диафрагмы при условном давлении Ру, МПа |
| до 0,6 |
св. 0,6 до 1,6 |
св. 1,6 до 2,5 |
св. 1,6 до 4 |
| 300 |
ДБС 0,6-300 |
ДБС 1,6-300 |
ДБС 4-300 |
| 350 |
ДБС 0,6-350 |
ДБС 1,6-350 |
ДБС 4-350 |
| 400 |
ДБС 0,6-400 |
ДБС 1,6-400 |
ДБС 4-400 |
| 450 |
ДБС 0,6-450 |
ДБС 1,6-450 |
ДБС 4-450 |
| 500 |
ДБС 0,6-500 |
ДБС 1,6-500 |
ДБС 4-500 |
| 600 |
ДБС 0,6-600 |
ДБС 1,6-600 |
ДБС 4-600 |
| 700 |
ДБС 0,6-700 |
ДБС 1,6-700 |
ДБС 4-700 |
| 800 |
ДБС 0,6-800 |
ДБС 1,6-800 |
ДБС 2,5-800 |
- |
| 900 |
ДБС 0,6-900 |
ДБС 1,6-900 |
ДБС 2,5-900 |
- |
| 1000 |
ДБС 0,6-1000 |
ДБС 1,6-1000 |
ДБС 2,5-1000 |
- |
ВОЗМОЖНЫЕ ВАРИАНТЫ ДИСКА ДИАФРАГМЫ ДБС:
- стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (ГОСТ 8.586.1, МИ 2638);
- износоустойчивые (по РД 50-411).
КОМПЛЕКТ ПОСТАВКИ ДИАФРАГМ ДБС:
- Диафрагма ДБС с клеймом Госповерителя;
- Паспорт с печатью и подписью Госповерителя;
- Расчет с печатью и подписью Госповерителя.
- Диафрагма бескамерная ДБС по желанию заказчика может поставляться совместно с фланцевым соединением и монтажным кольцом.

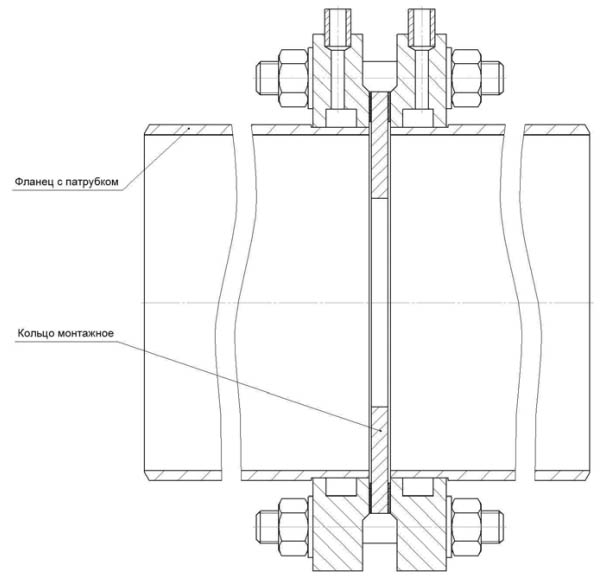

ФЛАНЦЫ И ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ДЛЯ ДИАФРАГМ ДБС
Таблица 2
| Р, МПа |
D, мм |
L, мм |
Обозначение фланцевого соединения при условном давлении ПУ |
|
0,6;
1,6;
2,5
|
300 |
1360 |
ФС-Ру-300 |
| 350 |
1540 |
ФС-Ру-350 |
| 400 |
1760 |
ФС-Ру-400 |
| 500 |
2160 |
ФС-Ру-500 |
ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ИЗГОТОВЛЕНИЕ ДИАФРАГМЫ НЕОБХОДИМО ВЫСЛАТЬ:
- При заполнении опросного листа на диафрагмы желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
- Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Без предоставления схемы прямых участков местные сопротивления в расчете не учитываются
ПРИМЕР ОБОЗНАЧЕНИЯ ДИАФРАГМЫ ДБС
| Диафрагма |
ДБС 1,6-300 |
Б |
| 1 |
2 |
3 |
где:
- Наименование
- Уловное обозначение
- Материал диска диафрагмы* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» - 12Х18Н10Т)
ПРИМЕР ОБОЗНАЧЕНИЯ ФЛАНЦЕВОГО СОЕДИНЕНИЯ ДЛЯ ДБС
| Фланцевое соединение для ДБС |
ФС 1,6-300 |
А ГОСТ12820 |
Кольцо монтажное** |
| 1 |
2 |
3 |
4 |
где:
- Наименование
- Условное обозначение
- Материал фланцев с патрубками* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» - 12Х18Н10Т)
- Дополнительная комплектация
**-только из стали 20 ГОСТ 1050
|
