Диафрагма фланцевая камерная ДФК

dfk

ОБОЗНАЧЕНИЕ ДИАФРАГМ ФЛАНЦЕВЫХ КАМЕРНЫХ

Таблица 1

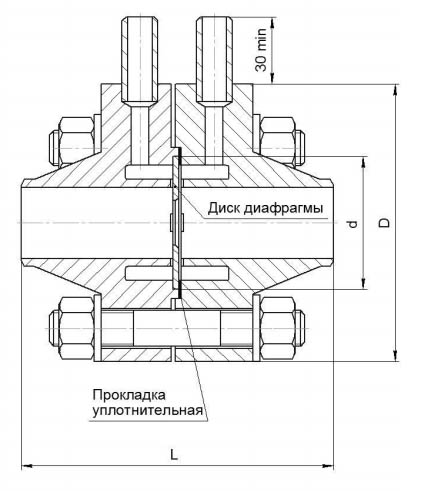

Условный проход Dу, мм	L, мм	D, мм	d, мм	Обозначение диафрагмы
20	100	115	53	ДФК-10-20
25	120	115	53	ДФК-10-25
32	140	125	60	ДФК-10-32
40	170	130	68	ДФК-10-40

ВОЗМОЖНЫЕ ВАРИАНТЫ ДИСКА ДИАФРАГМЫ ДФК:

с коническим входом;
износоустойчивые;
стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм

КОМПЛЕКТ ПОСТАВКИ:

Диафрагма ДФК с клеймом Госповерителя;
Паспорт с печатью и подписью Госповерителя;
Расчет с печатью и подписью Госповерителя.

В типовом исполнении ДФК изготавливаются с одной парой патрубков для отбора давления и предусматривают приварку импульсных линий диаметром 16 мм. По требованию Заказчика количество пар отбора может быть увеличено, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ИЗГОТОВЛЕНИЕ ДИАФРАГМЫ НЕОБХОДИМО ВЫСЛАТЬ:

При заполнении опросного листа на диафрагмы желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Без предоставления схемы прямых участков местные сопротивления в расчете не учитываются

ПРИМЕР ОБОЗНАЧЕНИЯ ДИАФРАГМЫ ДФК

Диафрагма	ДФК 10-40	А/Б
1	2	3

где:

Наименование
Условное обозначение
Материал фланцев / материал диска диафрагмы* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
