Диафрагма камерная ДКС

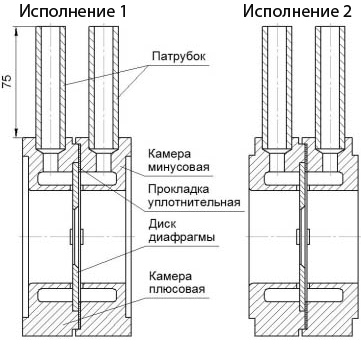

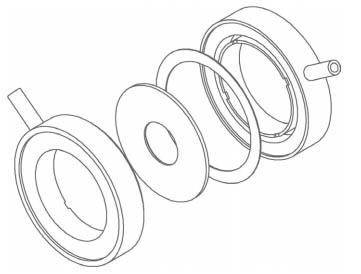

ДКС – диафрагма камерная стандартная, устанавливаемая во фланцах с применением промежуточных корпусов – кольцевых камер, на условное давление до 10 МПа. В состав диафрагм ДКС входят плоский диск с отверстием в центре, камеры (плюсовая и минусовая) с патрубками, уплотнительная прокладка. Размеры камер по МИ 2638. Диапазоны условных давлений и диаметров указаны в таблице. В типовом исполнении камерных диафрагм ДКС изготавливаются с одной парой патрубков для отбора давления и предусматривают приварку импульсных линий диаметром 16 мм. По требованию Заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.
ОБОЗНАЧЕНИЕ КАМЕРНЫХ ДИАФРАГМ
Таблица 1
Условный проход Dу, мм |
Обозначение диафрагмы при условном давлении Ру, МПа |
до 0,6 |
свыше 0,6 до 10 |
50 |
ДКС 0,6-50 |
ДКС 10-50 |
65 |
ДКС 0,6-65 |
ДКС 10-65 |
80 |
ДКС 0,6-80 |
ДКС 10-80 |
100 |
ДКС 0,6-100 |
ДКС 10-100 |
125 |
ДКС 0,6-125 |
ДКС 10-125 |
150 |
ДКС 0,6-150 |
ДКС 10-150 |
200 |
ДКС 0,6-200 |
ДКС 10-200 |
250 |
ДКС 0,6-250 |
ДКС 10-250 |
300 |
ДКС 0,6-300 |
ДКС 10-300 |
350 |
ДКС 0,6-350 |
ДКС 10-350 |
400 |
ДКС 0,6-400 |
ДКС 10-400 |
450 |
ДКС 0,6-450 |
ДКС 10-450 |
500 |
ДКС 0,6-500 |
ДКС 10-500 |
ВОЗМОЖНЫЕ ВАРИАНТЫ ДИСКА ДИАФРАГМЫ ДКС:
- стандартные камерные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1, МИ 2638);
- стандартные камерные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
- с коническим входом (по РД 50-411);
- износоустойчивые (по РД 50-411).
КОМПЛЕКТ ПОСТАВКИ КАМЕРНЫХ ДИАФРАГМ:
- Камерная диафрагма ДКС с клеймом Госповерителя;
- Паспорт с печатью и подписью Госповерителя;
- Расчет с печатью и подписью Госповерителя.

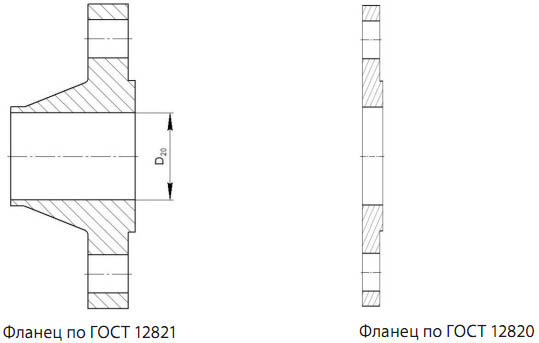

- Для монтажа камерной диафрагмы ДКС на измерительном трубопроводе применяется комплект фланцев. Фланцы изготавливаются в соответствии с ГОСТ 12820, ГОСТ 12821. В комплект поставки входят фланцы, шпильки, гайки, шайбы, уплотнительные прокладки.
ФЛАНЦЫ ДЛЯ КАМЕРНЫХ ДИАФРАГМ
Таблица 2
Р, МПа |
D, мм |
Наружный диаметр трубопровода Dн, мм |
Обозначение комплекта фланцев при условном давлении Ру |
0,6;
1,0;
1,6;
2,5;
4,0;
6,3;
10
|
50 |
57 |
КФ-Ру-50 |
65 |
76 |
КФ-Ру-65 |
80 |
89 |
КФ-Ру-80 |
100 |
108 |
КФ-Ру-100 |
125 |
133 |
КФ-Ру-125 |
150 |
159 |
КФ-Ру-150 |
200 |
219 |
КФ-Ру-200 |
250 |
273 |
КФ-Ру-250 |
300 |
325 |
КФ-Ру-300 |
350 |
377 |
КФ-Ру-350 |
400 |
426 |
КФ-Ру-400 |
500 |
530 |
КФ-Ру-500 |

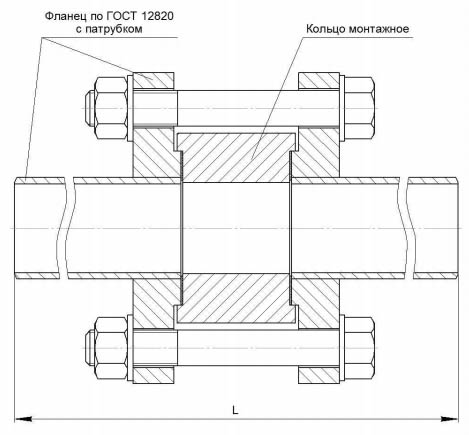

Применение диафрагм ДКС в комплекте с фланцевым соединением позволяет минимизировать измерительную погрешность. Фланцы выполняются по ГОСТ 12820, ГОСТ 12821, патрубки соответствуют требованиям ГОСТ 8.586.1. В комплект фланцевого соединения входят фланцы с патрубками, шпильки, гайки, шайбы, уплотнительные прокладки; по желанию Заказчика дополнительно поставляется монтажное кольцо, которое устанавливается вместо диафрагмы на период монтажа и продувки трубопровода.
ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ДЛЯ ДИАФРАГМ ДКС
Таблица 3
Р, МПа |
D, мм |
L, мм |
Обозначение комплектов фланцевых соединений при условном давлении Ру |
0,6;
1,0;
1,6;
2,5;
4,0;
6,3;
10
|
50 |
460 |
ФС-Ру-50 |
65 |
ФС-Ру-65 |
80 |
ФС-Ру-80 |
100 |
480 |
ФС-Ру-100 |
125 |
580 |
ФС-Ру-125 |
150 |
680 |
ФС-Ру-150 |
200 |
920 |
ФС-Ру-200 |
250 |
1160 |
ФС-Ру-250 |
300 |
1360 |
ФС-Ру-300 |
350 |
1540 |
ФС-Ру-350 |
400 |
1760 |
ФС-Ру-400 |
500 |
2160 |
ФС-Ру-500
|
ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ИЗГОТОВЛЕНИЕ КАМЕРНОЙ ДИАФРАГМЫ НЕОБХОДИМО ВЫСЛАТЬ:
- При заполнении опросного листа на диафрагмы желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
- Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Без предоставления схемы прямых участков местные сопротивления в расчете не учитываются
ПРИМЕР ОБОЗНАЧЕНИЯ ДИАФРАГМЫ ДКС
Диафрагма |
ДКС 10-100 |
А/Б |
1 |
1 |
2 |
3 |
4 |
где:
- Наименование
- Условное обозначение диафрагм
- Материал камер / материал диска диафрагмы* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
- Исполнение
ПРИМЕР ОБОЗНАЧЕНИЯ КОМПЛЕКТА ФЛАНЦЕВ ДЛЯ КАМЕРНЫХ ДИАФРАГМ ДКС
Комплект фланцев для ДКС |
КФ 0,6-50 |
А ГОСТ12820 |
Кольцо монтажное** |
1 |
2 |
3 |
4 |
где:
- Наименование
- Уловное обозначение
- Материал фланцев* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
- Дополнительная комплектация
**-только из стали 20 ГОСТ 1050
ПРИМЕР ОБОЗНАЧЕНИЯ ФЛАНЦЕВОГО СОЕДИНЕНИЯ ДЛЯ КАМЕРНЫХ ДИАФРАГМ ДКС
Фланцевое соединение для ДКС |
ФС 0,6-50 |
А ГОСТ12820 |
Кольцо монтажное** |
1 |
2 |
3 |
4 |
где:
- Наименование
- Уловное обозначение
- Материал фланцев с патрубками* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
- Дополнительная комплектация
**-только из стали 20 ГОСТ 1050
|
