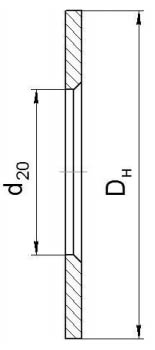

Диафрагма камерная ДВС
Камеры усреднения сформированы во фланце, при этом уменьшается количество стыковочных (уплотнительных) поверхностей, соответственно происходит более точное центрирование диска в измерительном трубопроводе.
ВОЗМОЖНЫЕ ВАРИАНТЫ ДИСКА КАМЕРНОЙ ДИАФРАГМЫ ДВС:
- стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1, МИ 2638);
- с коническим входом (по РД 50-411);
- износоустойчивые (по РД 50-411).
Таблица 1
| Ду, МПа |
Дн, мм |
Обозначение диафрагмы |
| 50 |
80 |
ДВС-32-50 |
| 65 |
100 |
ДВС-32-65 |
| 80 |
115 |
ДВС-32-80 |
| 100 |
135 |
ДВС-32-100 |
| 150 |
190 |
ДВС-32-150 |
| 200 |
245 |
ДВС-32-200 |
| 250 |
295 |
ДВС-32-250 |
| 300 |
350 |
ДВС-32-300 |
| 350 |
405 |
ДВС-32-350 |
| 400 |
453 |
ДВС-32-400 |
| 450 |
505 |
ДВС-32-450 |
| 500 |
555 |
ДВС-32-500 |
КОМПЛЕКТ ПОСТАВКИ КАМЕРНЫХ ДИАФРАГМ
- Камерная диафрагма ДВС с клеймом Госповерителя;
- Паспорт с печатью и подписью Госповерителя;
- Расчет с печатью и подписью Госповерителя.

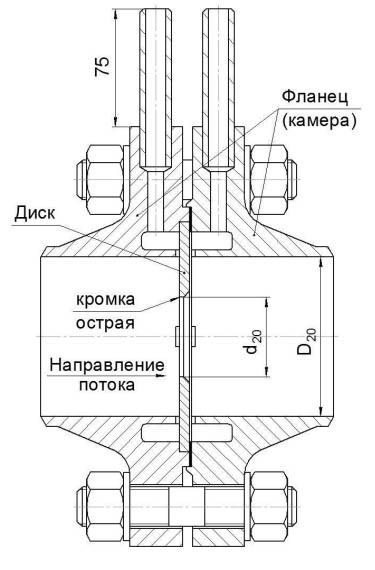

Диафрагма ДВС по желанию заказчика может поставляться совместно с фланцами, в которых предусмотрены камеры с патрубками для отбора давления. В комплект поставки входят фланец-камера плюсовая, фланец-камера минусовая, уплотнительная прокладка, крепежные изделия. Условное давление, на которое рассчитаны фланцы-камеры, выбирается в соответствии с избыточным давлением, указанным в опросном листе на СУ.
Патрубки отбора давления в типовом исполнении предусматривают приварку импульсных линий диаметром 16 мм. По требованию Заказчика возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.
ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ИЗГОТОВЛЕНИЕ ДИАФРАГМЫ НЕОБХОДИМО ВЫСЛАТЬ:
- При заполнении опросного листа на диафрагмы желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
- Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Без предоставления схемы прямых участков местные сопротивления в расчете не учитываются
ПРИМЕР ОБОЗНАЧЕНИЯ ДВС
| Диафрагма |
ДВС 32-100 |
Б |
| 1 |
2 |
3 |
где:
- Наименование
- Условное обозначение
- Материал диска диафрагмы* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» - 12Х18Н10Т)
ПРИМЕР ОБОЗНАЧЕНИЯ КОМПЛЕКТА ФЛАНЦЕВ ДЛЯ ДВС
| Комплект фланцев для ДВС |
КФ 4-100 |
А |
| 1 |
2 |
3 |
где:
- Наименование
- Условное обозначение
- Материал фланцев* (Исполнение по материалу А/Б (материал корпусов кольцевых камер исп. «А» сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
ПРИМЕР ОБОЗНАЧЕНИЯ ФЛАНЦЕВОГО СОЕДИНЕНИЯ ДЛЯ ДВС
| Фланцевое соединение для ДВС |
ФС 4-100 |
| 1 |
2 |
где:
-
Наименование
-
Условное обозначение
-
Материал фланцев с патрубками*
|
