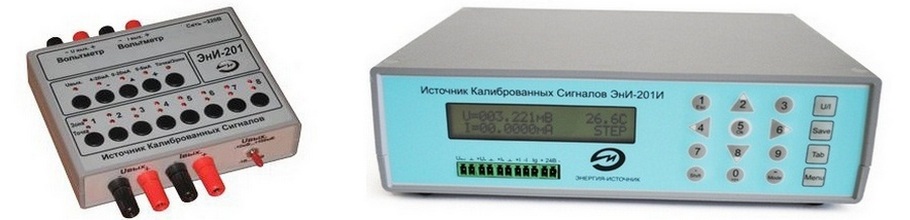

НазначениеКалибраторы ЭнИ-201, ЭнИ-201И предназначены для поверки, настройки и проверки термоэлектрических преобразователей (термопар), показывающих и регистрирующих приборов, преобразователей с унифицированным токовым входным/выходным сигналом, преобразователей у которых входным/выходным сигналом является напряжение.
Калибраторы ЭнИ-201, ЭнИ-201И предназначены для:
- проверки термопар;
- измерения температуры с помощью термопар;
- проведение поверки и калибровки преобразователей с унифицированным токовым входом/выходом;
- проведение поверки и калибровки преобразователей температуры, использующие в качестве датчика термопару;
- проведение поверки и калибровки преобразователей, входным/выходным сигналом которых является напряжение.
Технические данные
- Калибраторы представляют собой программируемые источники напряжения (-10...+100 мВ, -1...+10 В) и тока (0...5 мА, 0...20 мА, 4...20 мА), источник напряжения 24 В, 25 мА, гальванически развязанный от схемы калибратора и имеют в своем составе эталонный резистор 100 Ом который устанавливается опционально. Резистор подключен к независимым от схем калибраторов клеммам, находящимся на боковой панели калибраторов для ЭнИ-201 и на задней панели для ЭнИ-201И.
- Ввод значений напряжения и тока и сохранение их в памяти производится с кнопочной клавиатуры, расположенной на корпусе калибраторов.
- Значение выходного напряжения и тока в каждом диапазоне запоминается и извлекается из 64-х точек, разбитых на 8 таблиц по 8 точек для ЭнИ-201 или из 100 точек, разбитых на 10 таблиц по 10 точек для ЭнИ-201И.
- Питание калибраторов осуществляется от сети с номинальным напряжением питания ~220 В (50 Гц).
- Основные технические характеристики, диапазоны воспроизведения выходных сигналов и пределы допустимых основных погрешностей соответствуют приведенным в таблицах 1 и 2.
Таблица 1. Основные технические характеристики
| Наименование параметра и единицы измерения |
Значение параметра |
| Количество каналов воспроизведения |
1; 2* |
| Диапазоны выходного сигнала постоянного напряжения |
-10…+100 мВ
-1…+10 В |
| Диапазоны выходного унифицированного сигнала силы постоянного тока, мА |
0…25 |
| Сопротивление нагрузки выхода воспроизведения напряжения, кОм, не менее |
100 |
| Сопротивление нагрузки аналогового выхода для диапазонов 4…20 мА, 0…20 мА, Ом, не более |
400 |
| Сопротивление нагрузки аналогового выхода для диапазона 0...5 мА, Ом, не более |
1500 |
| Входное сопротивление измерителя напряжения, МОм, не менее |
1* |
| Сопротивление шунта, для измерения тока, Ом |
20* |
| Диапазон сетевого напряжения питания, В |
187…242 |
| Номинальная частота напряжения питания переменного тока, Гц |
50 |
| Мощность, потребляемая от сети переменного тока, ВА, не более |
5 |
| Встроенный эталонный резистор, не хуже |
100 Ом ± 0,01 % |
| Габаритные размеры, мм, не более |
163×155×45;
225х165х71* |
| Масса, г, не более |
500 |
* – параметры только для ЭнИ-201И
Таблица 2. Метрологические характеристики
| Наименование диапазона |
Диапазон |
Пределы допускаемой основной абсолютной погрешности |
| Генерация тока |
0...25 мА |
±(0,015 % ГВ + 0,00125 мА) |
| Генерация Напряжения |
-10...100 мВ |
±(0,015 % ГВ + 0,005 мВ) |
| -1...10 В |
±(0,015 % ГВ + 0,001 В) |
| Измерение тока* |
-25 ... +25 мА |
±(0,015 % ИВ + 0,00125 мА) |
| Измерение напряжения* |
-100...+100 мВ |
±(0,015 % ИВ + 0,01 мВ) |
| -10...+10 В |
±(0,015 % ИВ + 0,001 В) |
- ГВ: генерируемая величина;
- ИВ: измеряемая величина.
* – параметры только для ЭнИ-201И.
- Калибратор ЭнИ-201И имеет 2-х строчный ЖКИ с зеленой подсветкой и может осуществлять связь с ПК по USB кабелю;
- программное обеспечение для работы с калибратором ЭнИ-201И:
- диалоговое окно программы выглядит также как лицевая панель калибратора. Клики мышки или клавиатуры ПК по кнопкам виртуальной панели аналогичны нажатию кнопок на панели «реального» прибора:
- предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха от нормальной (23±2) °С до любой температуры в пределах (+10…+40) °С не превышает предела допускаемой основной абсолютной погрешности;
- время установления рабочего режима не более 1 ч;
- степень защиты от проникновения пыли и влаги IP30 по ГОСТ 14254;
- калибраторы устойчивы к воздействию влажности до 75 % при температуре 30ºС по ГОСТ 12997-84;
- по устойчивости к климатическим воздействиям при эксплуатации калибраторы соответствуют группе исполнения В2 по ГОСТ 12997-84;
- является средством измерений, имеет все необходимые сертификаты.
Примеры использования:

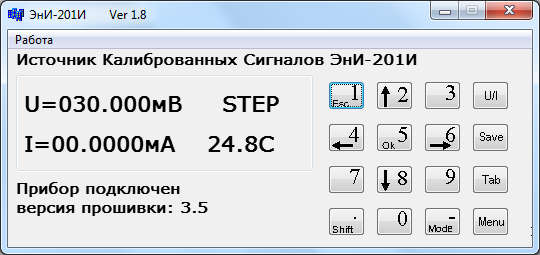

Канал U в режиме генерирования эталонных сигналов U. Канал I в режиме генерирования эталонных сигналов I.
Т.к. калибратор ЭнИ-201И имеет два независимых канала, генерирование сигналов I и U происходит также независимо друг от друга.
Эталонные значения по каналу I или по каналу U можно выставлять каждый раз вручную, а можно занести их в таблицу в памяти калибратора (10 таблиц по 10 точек = 100 точек), тогда при режиме калибровки кнопками перемотки можно просматривать и выбирать нужные эталонные значения.
На ЖКИ при этом отображаются:
- выбранное эталонное значение I или U или обоих одновременно. Напротив того канала, с которым сейчас ведется работа, отображается:при необходимости отображается температура с внешнего датчика Dallas DS18B20 (входит в комплект поставки) или «-.-C», если данный датчик не подключен:при необходимости отображается температура с внешнего датчика Dallas DS18B20 (входит в комплект поставки) или «-.-C», если данный датчик не подключен:при необходимости отображается температура с внешнего датчика Dallas DS18B20 (входит в комплект поставки) или «-.-C», если данный датчик не подключен:
- STEP (ручная регулировка уровня сигнала);
- ТАБ 10-04 (таблица 10, 4-я точка);
- при необходимости отображается температура с внешнего датчика Dallas DS18B20 (входит в комплект поставки) или «-.-C», если данный датчик не подключен:

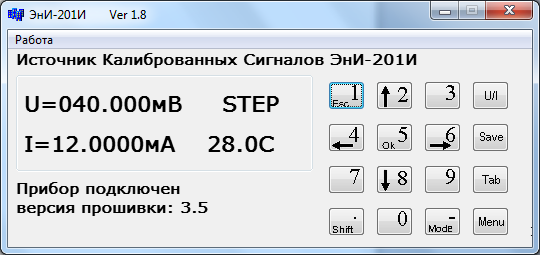

Канал U переключен в режим измерения I или U. Канал I в режиме генерирования эталонных сигналов I (если требуется).
Таким образом, можно одновременно генерировать и измерять ток. Это удобно, например, при проверкебарьеров искрозащиты.
На ЖКИ при этом отображаются:
- выбранное эталонное значение I;
- измеренное значение Iв или Uв. Значок Ext указывает на то, что это сигнал с внешнего прибора (External).

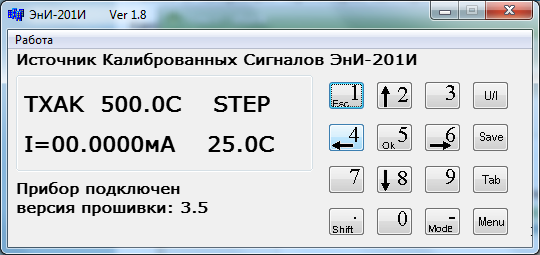

Канал U переключен в режим эмуляции термопары (генерирование эталонных значений U, пересчитанных по НСХ в °С). Канал I в режиме генерирования эталонных сигналов I (если требуется).
Кроме того, к калибратору можно подключить датчик Dallas DS18B20 для измерения температуры холодного спая (может служить и просто датчиком температуры), что позволяет осуществлять термокомпенсацию температуры холодного спая термопары.
Примечание: ЭнИ-201И не генерирует сигналы термосопротивлений, что значительно бы увеличило стоимость прибора. Эта функция легко реализуется магазином сопротивлений.
В режиме без термокомпенсации на ЖКИ отображаются:
- °С, пересчитанные по НСХ выбранной термопары из значений, заданных вручную (STEP) или из ранее созданной таблицы значений (ТАБ).
В режиме c термокомпенсацией (чувствительный элемент DS18B20 устанавливается в месте холодного спая и измеряет его температуру) на ЖКИ отображаются:
- °С, пересчитанные по НСХ выбранной термопары из значений, заданных вручную (STEP) или из таблицы (ТАБ);
- >t< — указывает на то, что показания отображаются с учетом термокомпенсации.

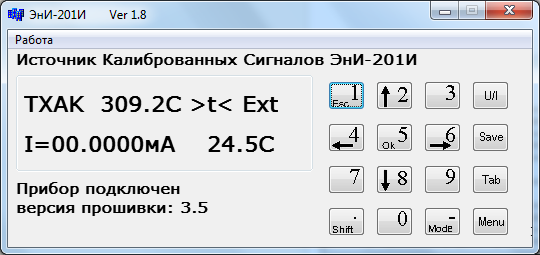

Пример 4. Проверка термопары
Канал U переключен в режим измерения U с термопары, на ЖКИ калибратора отображается температура, пересчитанная по НСХ в °С). Канал I в режиме генерирования эталонных сигналов I (если требуется).
Удобен для проверки термопар. Калибратор измеряет U, подключенной к нему термопары. Предварительно необходимо выбрать из памяти калибратора тип подключенной к нему термопары (аналогично режиму 3).
Измерения могут проводиться в режиме с термокомпенсацией и без (см. режим 3).
В режиме c термокомпенсацией (чувствительный элемент DS18B20 устанавливается в месте холодного спая и измеряет его температуру) на ЖКИ отображаются:
- °С, пересчитанные из измеренных значений U термопары по НСХ выбранного типа термопары;
- >t< — указывает на то, что показания отображаются с учетом термокомпенсации.
Пример обозначения при заказе
| ЭнИ-201И |
R100 |
360ч |
ГП |
| 1 |
2 |
3 |
4 |
где:
- Наименование;
- Встроенное образцовое сопротивление 100 Ом (по заказу);
- Дополнительная технологическая наработка 360 часов (по заказу);
- Госповерка.
Таблица 3. Комплект поставки для калибратора ЭнИ-201
| Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
| Калибратор ЭнИ-201 |
ЭИ.120.00.000 |
1 |
Исполнение согласно заказу |
| Паспорт |
ЭИ.120.00.000ПС |
1 |
|
| Руководство по эксплуатации |
ЭИ.120.00.000РЭ |
1 |
На один калибратор или партию (20 шт.), поставляемых в один адрес |
| Кабель соединительный |
ЭИ.120.00.000ДО |
4 |
|
Таблица 4. Комплект поставки для калибратора ЭнИ-201И
| Наименование |
Обозначение |
Кол-во, шт. |
Примечание |
| Калибратор ЭнИ-201И |
ЭИ.180.00.000 |
1 |
Исполнение согласно заказу |
| Паспорт |
ЭИ.120.00.000ПС |
1 |
|
| Руководство по эксплуатации |
ЭИ.180.00.000РЭ |
1 |
На один калибратор или партию (20 шт.), поставляемых в один адрес |
| Кабель соединительный с зажимами типа «крокодил» |
ЭИ.180.07.000ДО |
2 |
По отдельному заказу |
| Диск с ПО |
ЭИ.180.00.000ДО |
1 |
|
| Кабель USB – miniUSB |
ЭИ.180.00.000ДО |
1 |
|
| Сетевой кабель |
ЭИ.180.00.000ДО |
1 |
|
| Датчик температуры DS18B20 |
ЭИ.180.04.000 |
1 |
|
Гарантийные обязательства.
Гарантийный срок эксплуатации — 36 месяцев со дня ввода в эксплуатацию.
Схемы подключения калибратора:

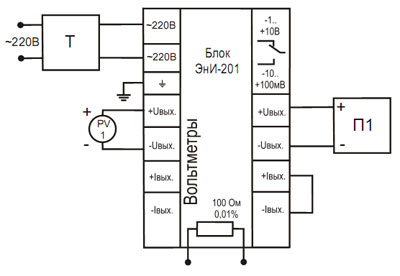

Рис. 1. Схема включения калибратора ЭнИ-201 в режиме генерирования напряжения

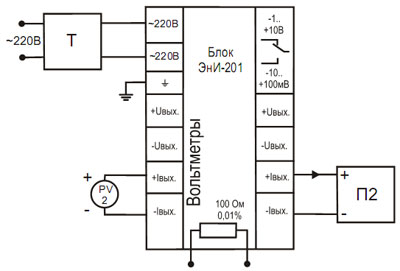

Рис. 2. Схема включения калибратора ЭнИ-201 в режиме генерирования тока

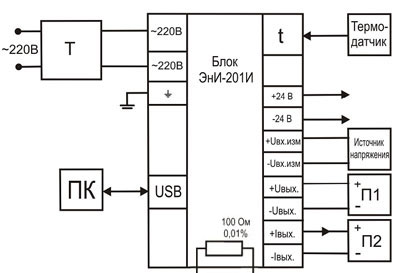

Рис. 3. Схема подключения калибратора ЭнИ-201И
Т - Развязывающий трансформатор*
PV1 - Вольтметр для контроля значения напряжения канала 1 (генерирование напряжения).
PV2 - Вольтметр для контроля значения выходного тока канала 2 (генерирование тока) на встроенном сопротивлении 100 Ом (точность значения сопротивления 0,02%.)
П1 - Прибор, требующий на входе задания прецизионных значений напряжения.
П2 - Прибор, требующий на входе задания прецизионных значений тока
* — Не является обязательным. Применение развязывающего трансформатора уменьшает влияние помех на точность генерирования значений токов и напряжений
