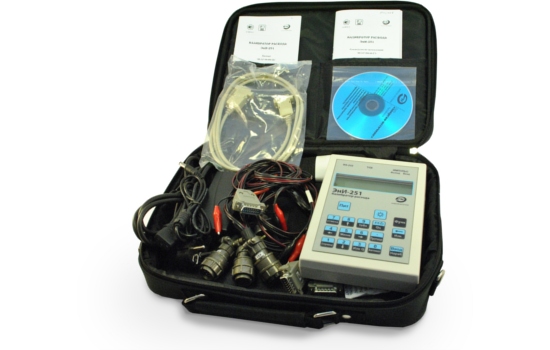

Калибратор расхода ЭнИ-251

shop_property_file_440_169

Калибратор расхода предназначен для использования в качестве рабочего эталона при поверке и настройке беспроливным методом вихревых преобразователей расхода с унифицированными выходными аналоговыми и импульсными сигналами.

Назначение Калибратора расхода ЭнИ-251

Калибратор расхода ЭнИ-251 предназначен для использования в качестве рабочего эталона при поверке и настройке беспроливным методом вихревых преобразователей расхода с унифицированными выходными аналоговыми и импульсными сигналами.

Калибратор расхода ЭнИ-251 может использоваться для настройки преобразователей расхода в заводских условиях, полностью заменяя комплект измерительных приборов, состоящий из генератора, частотомера, вольтметра и эталонной меры сопротивления.

Калибратор расхода ЭнИ-251 имеет расширенные функциональные возможности. Калибратор обеспечивает поверку вихревых преобразователей расхода, выпускаемых ПГ «Метран» и другими производителями.

Основные преимущества калибратора расхода ЭнИ-251:

  • портативность;
  • простота и удобство в эксплуатации;
  • возможность работы с произвольным вихревым преобразователем расхода;
  • заменяет стандартный генератор сигналов, частотомер и амперметр;
  • проведение поверки преобразователей расхода без демонтажа с трубопровода;
  • позволяет проводить настроечные работы преобразователей расхода в условиях цеха;
  • длительный период автономной работы;
  • сохранение протоколов поверки (настройки) преобразователей расхода в энергонезависимой памяти протоколов поверки (до 3840 протоколов);
  • низкая стоимость.

Калибратор расхода может хранить в своей памяти калибровочные характеристики до 40 типов преобразователей расхода. Каждая калибровочная характеристика преобразователя расхода может включать до 10-ти диаметров условного прохода. Каждый диаметр условного прохода может иметь до 6-ти точек поверки.

Калибратор может проводить поверку, как в ручном, так и автоматическом режиме. В каждой точке поверки можно изменить значение расхода во время проведения поверки преобразователя расхода.

Для составления калибровочной характеристики преобразователя расхода, достаточно ввести в таблицу калибратора коэффициент k (на диаметр условного прохода) из методики поверки и значение расхода для любой из 6-ти точек поверки.

В калибраторе предусмотрена поверка вихревых преобразователей расхода по накопленному объёму по ЖКИ, времени работы по ЖКИ и проверка погрешности показания мгновенного расхода по ЖКИ преобразователя. В калибраторе расхода предусмотрена установка произвольного количества пропускаемых вихрей или задание произвольного периода времени ожидания перед началом измерения для каждого типа преобразователей расхода.

Выходной сигнал калибратора: импульсный сигнал типа «меандр» амплитудой не менее 6 В. Входные сигналы на импульсном входе могут иметь амплитуду от 3 до 40В при входном сопротивлении калибратора не менее 100 кОм;

Входные сигналы калибратора ЭнИ-251:
  • оптопара, токоимпульсный, контакты реле;
  • токовый 0-5, 5-0, 0-20, 20-0, 4-20, 20-4 мА;
  • частотный 10-0 кГц, 0-10 кГц;
  • импульсный (измерение длительности периодов сигнала в диапазоне от 2 мс до 900 с);
  • пределы допускаемой основной относительной погрешности, измерений периода следования импульсов не превышают ±0,04%;
  • пределы допускаемой основной приведенной погрешности, измерений частоты следования импульсов не превышают ±0,04%;
  • пределы допускаемой основной относительной погрешности, воспроизведения периода следования импульсов не превышают 0,04%;
  • пределы допускаемой основной приведенной погрешности, измерений силы постоянного тока от диапазона 0...20 мА не превышают ±0,05%;
  • Степень защиты калибратора от воздействий пыли и воды IP40;
  • Питание калибратора от встроенного аккумулятора или от сети 220 В, 50 Гц;
  • Время автономной работы калибратора не менее 24 часов (без включения подсветки);
  • Температура эксплуатации калибратора - от 0 до 50°С.
