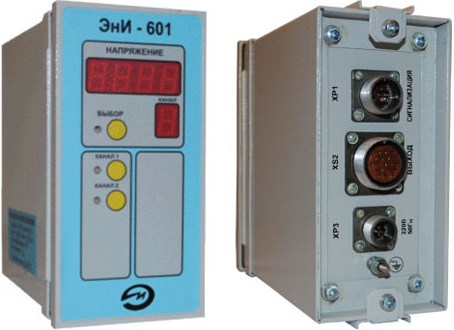

Блоки питания помехоустойчивые ЭнИ-601


Назначение помехоустойчивых блоков питания:

Помехоустойчивые блоки питания ЭнИ-601 предназначены для питания контрольно-измерительных приборов и другой слаботочной аппаратуры. Могут применяться на атомных станциях для питания измерительных устройств контроля и управлением технологическими процессами.

Техническое описание и характеристики помехоустойчивых блоков питания ЭнИ-601
  • Помехоустойчивые блоки питания ЭнИ-601 предназначены для преобразования сетевого напряжения 220 B с частотой 50 Г ц в стабилизированное выходное напряжение постоянного тока.
  • Помехоустойчивые блоки питания имеют 2, 4, 8 выходных каналов, гальванически развязанных между собой и входным питающим напряжением.
  • Помехоустойчивые блоки питания предназначены для щитового монтажа.
  • Класс стабилизации выходного напряжения — 0,2.
  • Входное напряжение питания — 85…265 В, частота 45…65 Гц.
  • Степень защиты — IP30, IP65.
  • Рабочий температурный диапазон от минус 40 до плюс 65°C.
  • Потребляемая мощность от сети не более 10-60 ватт в зависимости от исполнения (табл. 1)
  • Габаритные размеры: 166×160×80 мм.
  • Масса не более 2,0 кг.
  • Выходное напряжение, максимальный ток нагрузки приведены в таблице 1.
Таблица 1

Номинальное выходное напряжение (Uвых), В Номинальный ток нагрузки на канал, (Iн), мА Ток срабатывания защиты, мА, не более Ток К3, мА, не более Выходная мощность на канал, Вт, не более
36 25 30 15 1,1
45 75 25 2,7
100 120 40 4,4
24 25 30 15 0,8
45 75 25 2,0
100 120 40 3,0
12 25 35 15 0,5
45 75 25 1,0
100 130 40 2,0

Блоки питания помехоустойчивые Эни-601 имеют:
  • Встроенную схему «мягкого» запуска с ограничением пускового тока, сетевой фильтр, входной плавкий предохранитель.
  • Возможность включения и выключения любого канала с помощью кнопок на передней панели.
  • Контроль значения напряжения каждого канала с выводом его на цифровой четырехразрядный индикатор передней панели.
  • Режим автоматического и ручного переключения индикации каналов.
  • Слева от кнопки отключения канала находится трехцветный светодиод, который работает в следующих режимах:Каждый канал помехоуствойчивого блока питания имеют защиту от короткого замыкания (КЗ) и перегрузки с обратной токовой характеристикой.
    • зеленый цвет — нормальный режим работы включенного канала;
    • мигающий (1 Гц) желтый цвет – отклонение напряжения канала от номинального на 2% и более (перегрузка). Срабатывает реле «Сухой контакт» 250 В, 2 А;
    • мигающий (1Гц) красный цвет — короткое замыкание на выходе канала (напряжение меньше 12 В). Срабатывает реле «Сухой контакт» 250 В, 2 А;
    • погашенный индикатор — канал выключен.
  • Каждый канал помехоуствойчивого блока питания имеют защиту от короткого замыкания (КЗ) и перегрузки с обратной токовой характеристикой.
  • Автоматическое восстановление канала при снятии короткого замыкания или перегрузки.
  • Возможность параллельного подключения нескольких каналов одновременно для резервирования питания или увеличения максимального значения выходного тока.
  • Сохранение рабочего состояния блока питания при исчезновении питания сети на время до 0,5 сек.
  • При длительном отключении питающей сети помехоустойчивый блок питания запоминает последний режим состояния, в котором находился до исчезновения питающей сети.
  • Блок питания помехоустойчивый Эни-601 выполнен на современной элементной базе с применением импульсных и линейных стабилизаторов напряжения, микроконтроллера, элементов гальванической развязки.
  • Блоки питания помехоустойчивые являются сейсмостойкими с уровнем сейсмичности 9 баллов по шкале MSK-64 в соответствии с ГОСТ 25804.3-80.
  • По устойчивости к электромагнитным помехам источник питания соответствует группе исполнения IV и критерию качества функционирования А по ГОСТ Р 50746-2000.
  • Электромагнитная совместимость соответствует ГОСТ Р 511318.14.1-99, ГОСТ Р 51320-9.
  • Размещение блока для АЭС в зависимости от степени возможного радиационного воздействия на персонал должно осуществляться в помещениях III категории по СП АС-03 и по взрывопожарной и пожарной опасности в соответствии с разделом 2 НПБ 105-03.
  • В помехоустойчивых блоках питания Эни-601 предусмотрена защита от случайного нажатия кнопок.
  • Возможно изготовление помехоустойчивых блоков питания с другими техническими характеристиками.
Пример обозначения при заказе ЭнИ-601

ЭнИ-601АС 36 45 IP65 360
1 2 3 4 5 6
где:
  1. Наименование
    Количество каналов
    • ЭнИ — 601АС — исполнение при заказе на атомные станции;
    • ЭнИ — 601 — общепромышленное исполнение.
  2. Количество каналов
  3. Выходное напряжение согласно таблице 1
  4. Максимальный ток нагрузки на канал согласно таблице 1
  5. Степень защиты по ГОСТ 14254
    Дополнительная технологическая наработка 360 часов (по заказу)
    • P30;
    • IP65.
  6. Дополнительная технологическая наработка 360 часов (по заказу)
Гарантийные обязательства

Гарантийный срок эксплуатации — 36 месяцев со дня ввода блока питания в эксплуатацию.

Комплект поставки помехоустойчивого блока питания

Таблица 2

Наименование Обозначение Количество Примечания
Блок питания ЭнИ-601 ЭИ.95.00.000 1 исполнение согласно заказу
Паспорт ЭИ.95.00.000ПС 1
Руководство по эксплуатации ЭИ.95.00.000РЭ 1 при поставке блока допускается поставлять по 1 экз. на 10 блоков, поставляемых в один адрес
2РМ18КПН7Г1В1В XS1- розетка 1 для исполнения IP65
2РМ14КПН4Г1В1В XS3- розетка 1
2РМ24КПН19Ш1В1В XP2- вилка 1
Комплект монтажных частей Скоба 1
Винт 2
Комплект монтажных частей Крепление для корпуса 2 для исполнения IP30
2
