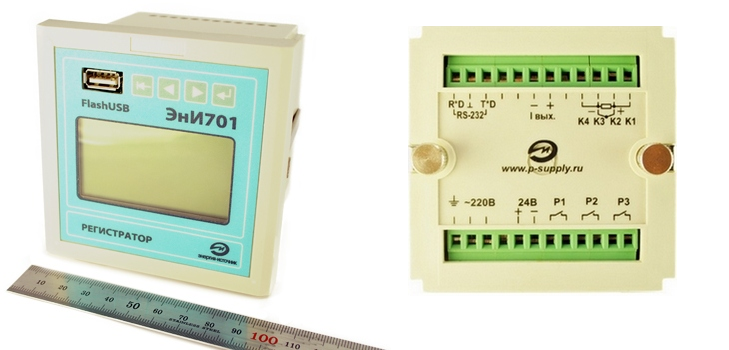

Регистратор ЭнИ-701
Работа со всеми типами датчиков с аналоговым выходным сигналом
- Индикация физического диапазона и единиц измерений
- Архивирование данных
- Энергонезависимая память
- Индикация обрыва или короткого замыкания входного датчика
- Удаленное конфигурирование и обмен данными по RS 485 или RS 232
- On-line отображение на мониторе ПК данных с регистратора
- ПИД-регулирование, без автоматической настройки
- ЖКИ с подсветкой и крупной индикацией
НАЗНАЧЕНИЕ РЕГИСТРАТОРА ЭнИ-701
Одноканальные регистраторы ЭнИ-701 предназначены для преобразования, регистрации и передачи данных с аналогового датчика расхода, давления, температуры, уровня и других величин, а также для хранения и использования записанной информации АСУТП в различных отраслях промышленности и энергетике.
Регистраторы предназначены для непрерывного преобразования сигналов от следующих типов датчиков:
- термопара типа ТХА (К), ТХК (L), ТЖК (J), ТПП (S), ТПР (B), ТВР (А-1) по ГОСТ Р 8.585-2001;
- термометр сопротивления типа ТСМ, ТСП с номинальными статическими характеристиками (НСХ) преобразования 50М, 53М, 100М, 50П, 100П, Pt100 по ГОСТ Р 8.625-2006;
- расходомер, датчик давления, температуры, плотно- и влагомер и др. с аналоговыми выходными сигналами:
- постоянный ток 0…5 мА, 4…20 мА, 0…20 мА;
- постоянное напряжение 0…20 мВ, 0…50 мВ, 0…100 мВ, 0…1 В;
- сопротивление 0…320 Ом.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ РЕГИСТРАТОРА ЭнИ-701
Регистратор ЭнИ 701 преобразует аналоговый сигнал с датчика в:
- графическую и цифровую информацию, выводимую на встроенный ЖКИ с подсветкой (128×64 точки). На экране индикатора отображаются аналоговые кривые с сеткой координат, цифровые показания, результаты измерений, дата, время;
- информацию для хранения во встроенной энергонезависимой памяти. Объем памяти не менее 2 МБайт;
- последовательный интерфейс RS485 или RS232. Возможность вывода информации на принтер через компьютер;
- аналоговый унифицированный токовый выходной сигнал 0…5 мА, 4…20 мА, 0…20 мА;
- в выходной сигнал ПИД — регулирования (по заказу);
- зависимость выходного аналогового сигнала ЭнИ 701 от входной величины — линейная или корнеизвлекающая (изменяется пользователем);
- регистратор сохраняет установленные параметры конфигурации при отключении питания;
- интервал обновления информации 0,1 секунды. Периодичность регистрации данных в архиве от 1 до 60 секунд (задается пользователем);
- длительность регистрации без потери информации при периодичности 1 секунда — до 30 суток;
- внутренняя память работает как циклическая. Если она заполнена, то каждый раз переписываются старые данные по принципу запоминания последних данных вместо первых;
- регистраторы являются микропроцессорными и программируемыми устройствами. Задание режимов работы регистраторов возможно с кнопок на передней панели или с компьютера;
- регистраторы имеют встроенные энергонезависимые часы реального времени;
- индикация обрыва и короткого замыкания входного датчика;
- наличие ПИД-регулирования. Ручная и автоматическая настройка ПИД-коэффициентов;
- регулирование параметров по заданной программе. Программа состоит из шагов роста, снижения или поддержания заданного параметра. Плавный нагрев, защита холодного нагревателя (плавный пуск) и т.д.;
- регистраторы имеют до четырех гальванически развязанных каналов коммутации цепей (уставок) переменного и постоянного тока. Состояние каналов коммутации (замкнуто или разомкнуто) зависит от уставок (уровня срабатывания, гистерезиса и логики срабатывания), значения измеряемого параметра. Параметры задаются потребителем.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГИСТРАТОРА ЭнИ-701
Таблица 1
| Наименование параметра и единица измерения |
Значение параметра |
| Температура окружающей среды для эксплуатации |
-10…+50°C |
| Степень защиты IP по ГОСТ 14254 |
IP 30 |
| Исполнение корпуса |
щитовой или DIN |
| Количество каналов измерения (датчиков) |
0, 1 |
| Количество каналов токового выхода |
1 |
| Количество каналов управления (коммутации) электрическими цепями |
До 4 |
| Схема подключения термометров сопротивления |
2-х, 3-х, 4-х проводная |
| Диапазоны выходного унифицированного сигнала силы постоянного тока, мА |
0…5, 4…20, 0…20 |
| Интерфейс обмена данными с ПК |
RS-485 (Modbus), RS 232 |
| Скорости обмена по интерфейсу RS485, кбит/с |
2,4…19,2 |
| Диапазон сетевых адресов |
0…253 |
| Зависимость величины выходного токового сигнала тока от входного сигнала (задается пользователем) |
Линейная, корнеизвлекающая |
| Пределы допускаемой основной приведенной погрешности корнеизвлечения, при изменении входного сигнала от 0% до 100%, % |
± 0,1 |
| Сопротивление нагрузки аналогового выхода для диапазона выходного тока 0…5 мА, Ом, не более |
1500 |
| Сопротивление нагрузки аналогового выхода для диапазонов 4…20 мА, 0…20 мА,Ом, не более |
400 |
| Пределы допускаемой основной приведенной погрешности срабатывания сигнализации и управления, не более |
пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной приведенной погрешности аналогового и цифрового выходов, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10°С, не более |
пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности аналогового и цифрового выходов, вызванной воздействием повышенной влажности, не более |
пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности аналогового и цифрового выходов, вызванной изменением напряжения питания от номинального в рабочем диапазоне, В, не более |
0,5 предела допускаемой основной приведенной погрешности |
| Наименование параметра и единица измерения |
Значение параметра |
| Номинальное напряжение питания переменного тока, В |
220 |
| Диапазон напряжения питания, В |
120…265 |
| Номинальная частота напряжения питания переменного тока, Гц |
50±0,5 |
| Мощность, потребляемая от сети переменного тока, В•А, не более |
6,5 |
|
Габаритные размеры, мм, не более
— щитовой корпус
— корпус на DIN-рейку
|
96×96×90
100×77×125;
|
| Масса, кг, не более |
0,4 |
ОСНОВНЫЕ ПАРАММЕТРЫ РЕГИСТРАТОРОВ ПРИ РАБОТЕ С ТЕРМОМЕТРАМИ СОПРОТИВЛЕНИЯ
Таблица 2
| Тип первичного преобразователя |
Диапазон измерений, °С |
Диапазон изменений сопротивления преобразователя по НСХ, Ом * |
Пределы допускаемой основной приведенной погрешности по циф-ровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| «ТС 50М с W=1,4260» |
-50…200 |
39,35…92,62 |
±0,2 |
±0,25 |
| «ТС 53М с W=1,4260» |
-50…200 |
41,71…98,17 |
| «ТС 100М с W=1,4260» |
-50…200 |
78,69…185,23 |
| «ТС 50М с W=1,4280» |
-50…200 |
39,23…92,80 |
| «ТС 53М с W=1,4280» |
-50…200 |
41,38…98,34 |
| «ТС 100М с W=1,4280» |
-50…200 |
78,46…185,60 |
| «ТС 50П с W=1,3910» |
-50…200 |
40,0…158,56 |
| «ТС 100П с W=1,3910» |
-50…200 |
80,00…317,11 |
| «ТС Pt100 с W=1,3850» |
-50…200 |
80,31…313,71 |
ОСНОВНЫЕ ПАРАММЕТРЫ РЕГИСТРАТОРА ПРИ РАБОТЕ С ТЕРМОЭЛЕКТРИЧЕСКИМИ ПРЕОБРАЗОВАТЕЛЯМИ
Таблица 3
| Тип первичного преобразователя |
Диапазон измерений,°С |
Диапазон изменений э.д.с. преобразователя по НСХ, мВ* |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| «ТП ТЖК (J)» |
-50…1100 |
-2,431…63,792 |
± 0,5** |
± 0,7** |
| «ТП ТХК (L)» |
-50…600 |
-3,005…49,108 |
| «ТП ТХА (K)» |
-50…1300 |
-1,889…52,410 |
| «ТП ТПП (S)» |
0…1700 |
0…17,947 |
| «ТП ТПР (B)» |
300…1800 |
0,431….13,591 |
| «ТП ТВР (A-1)» |
0…2500 |
0…33,640 |
ОСНОВНЫЕ ПАРАММЕТРЫ РЕГИСТРАТОРОВ ПРИ ИЗМЕРЕНИИ СОПРОТИВЛЕНИЯ, НАПРЯЖЕНИЯ И СИЛЫ ПОСТОЯННОГО ТОКА
Таблица 4
| Режим измерения |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
Ток через измеряемое сопротивление, мА, не более |
Входное сопротивление, Мом, не менее |
Входное напряжение между клеммами I+ и I-, мВ, не более |
| «Сопротивление 0…320 Ом» |
± 0,2 |
± 0,25 |
0,2 |
— |
— |
| «Напряжение 0…20 мВ» |
± 0,2 |
± 0,25 |
— |
0,1 |
- |
| «Напряжение 0…50 мВ» |
- |
| «Напряжение 0…100 мВ» |
- |
| «Напряжение 0…1 В» |
- |
| «Ток 0…5 мА» |
± 0,2 |
± 0,25 |
- |
- |
500 |
| «Ток 4…20 мА» |
- |
- |
2000 |
| «Ток 0…20 мА» |
- |
- |
2000 |
* — справочный параметр; ** — с учетом погрешности компенсации температуры холодного спая термопары
ПРИМЕР ОБОЗНАЧЕНИЯ РЕГИСТРАТОРА ПРИ ЗАКАЗЕ
| ЭнИ-701 |
А |
2 |
1 |
0 |
0 |
DIN |
нет |
360 |
ГП |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
где:
- Модель регистратора;
- Вариант исполнения каналов коммутации:
А-оптосимистор — коммутация переменного тока 0,3 А, 250 В;
Б-оптореле — коммутация постоянного и переменного тока 4,5 А, 20 В;
В-оптореле — коммутация постоянного и переменного тока 240 мА, 400 В;
Г-реле — коммутация постоянного тока 2 А, 250 В или переменного тока 5 А, 250 В;
(При отсутствии символа регистратор не имеет в своем составе каналов коммутации.)
- Вариант исполнения по типу измеряемых сигналов:
1 — сила и напряжение постоянного тока;
2 — сопротивление и сигналы от термометров сопротивления;
3 — сила и напряжение постоянного тока, сопротивление, сигналы от термометров сопротивления и сигналы от термопар;
- Наличие аналогового выхода:
0 — аналогового выхода нет;
1 — аналоговый выход;
- Наличие интерфейса:
0 — интерфейса нет;
1 — интерфейс «RS-232»;
2 — интерфейс «RS-485» (протокол обмена данными MODBUS).
- Наличие встроенного источника питания:
0 — встроенного источника питания нет;
1 — встроенный источник питания;
- Вариант конструктивного исполнения:
DIN — исполнение в корпусе на DIN-рейку;
01 — исполнение в щитовом корпусе;
- Наличие USB (только для исполнения в щитовом корпусе)
- Дополнительная технологическая наработка до 360 часов (по заказу);
- Наличие Госповерки.
КОМПЛЕКТ ПОСТАВКИ РЕГИСТРАТОРА
Таблица 5
| Наименование |
Обозначение |
Кол-во |
Примечания |
| Регистратор ЭнИ-701 |
ЭИ.118.00.000 |
1 |
исполнение согласно заказу |
| Паспорт |
ЭИ.118.00.000ПС |
1 |
|
| Руководство по эксплуатации |
ЭИ.118.00.000РЭ |
1 |
на один регистратор или партию регистраторов (20 шт.), поставляемых в один адрес |
| Диск оптический с ПО |
|
1 |
|
| Кабель RS232 |
|
1 |
модемный, при наличии интерфейса RS232 |
| Кабель RS485 |
|
1 |
поставка по отдельному заказу |
| Рейка DIN |
NS35\7,5 |
м |
поставка по отдельному заказу |
| Переходник RS232 |
|
1 |
при наличии интерфейса RS232 |

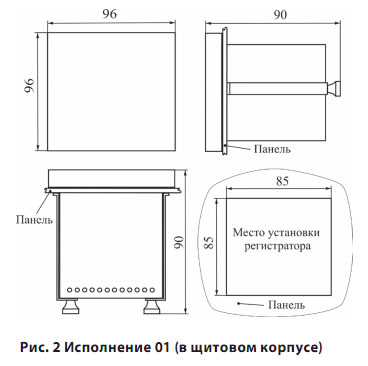

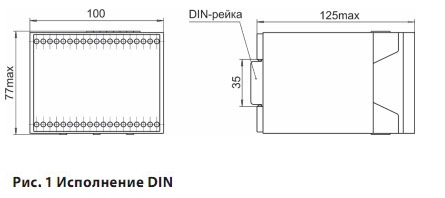

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РЕГИСТРАТОРА ЭнИ-701

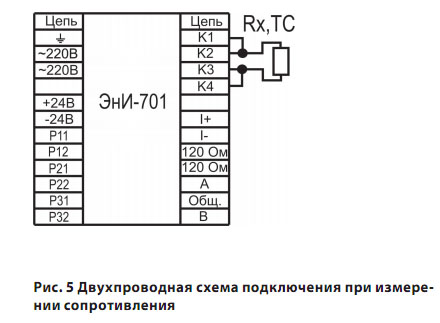

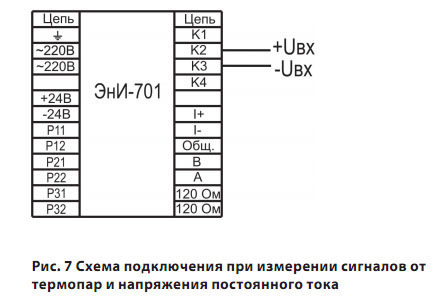

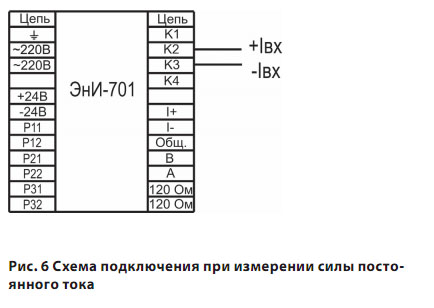

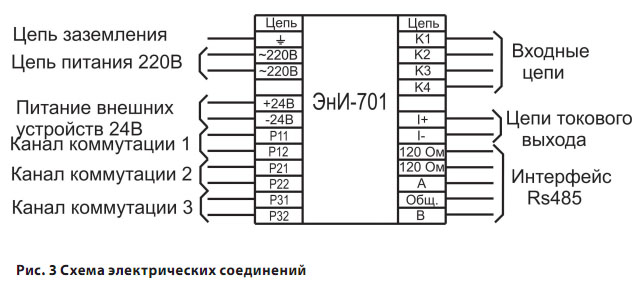

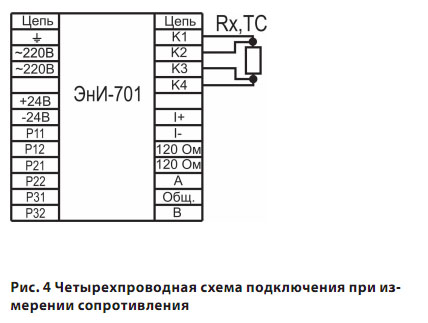

СХЕМЫ ПОДКЛЮЧЕНИЙ РЕГИСТРАТОРА ЭнИ-701
|
