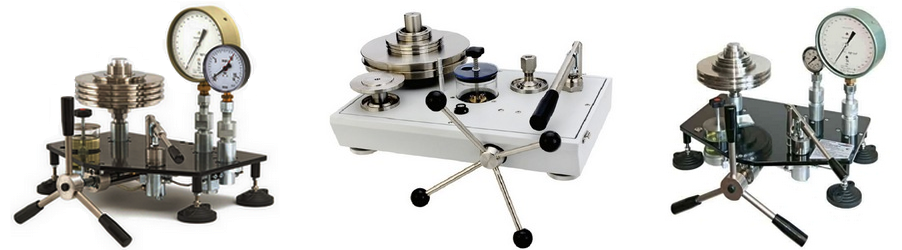

Грузопоршневые манометры: Модели МП-6/60/100/250/400/600 классов точности 0,05/0,02

НАЗНАЧЕНИЕ

Поверка и калибровка средств измерений и точных измерений избыточного давления.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Поверка и калибровка средств измерения избыточного давления: измерительных преобразователей давления (датчиков) типа EJA/EJX, 3051, Метран 100/150, образцовых и технических манометров, классов точности 0,075 и грубее в диапазоне от 0,04 до 60 МПа

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Измерительная поршневая система из карбида вольфрама для значительного снижения (в 4 раза) влияния измерения температуры на результаты измерений, увеличения долговременной стабильности, износостойкости и долговечности прибора.
Комплект грузов изготовлен из нержавеющей стали для исключения влияния коррозии, большей долговечности и увеличения срока службы. Комплект грузов для манометров МП класса точности 0,02 — из немагнитной нержавеющей стали в соответствии с действующими требованиями МИ2429-97.
Рабочая жидкость для всех моделей – трансформаторное масло.
Удобная гидравлическая система для создания давления, включающая насос предварительного заполнения (предварительного создания давления) и винтовой пресс.
Возможность изготовления измерительных поршневых систем для МП-60 и МП-600 под один комплект грузов для существенного расширения диапазона измерений.
Улучшенные эргономические особенности, уменьшенные массогабаритные характеристики.
В стандартную поставку входит комплект присоединительных гаек для облегченного монтажа поверяемых приборов, комплект современных уплотнений, допускающих затяжку без использования ключей (от руки) на давлениях до 60 МПа, ремкомплект.

Грузопоршневой манометр МП-6	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,04...0,06	±0,05% ВПИ	±0,02% ВПИ
	0,06...0,6	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,01 МПа².
Грузопоршневой манометр МП-60	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,02...0,6	±0,05% ВПИ	±0,02% ВПИ
	0,6...6,0	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,01 МПа².
Грузопоршневой манометр МП-100	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,02...1,0	±0,05% ВПИ	±0,02% ВПИ
	1,0...10	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,01 МПа².
Грузопоршневой манометр МП-250	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,1...2,5	±0,05% ВПИ	±0,02% ВПИ
	2,5...25	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,05 МПа².
Грузопоршневой манометр МП-400	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,1...4,0	±0,05% ВПИ	±0,02% ВПИ
	4,0...40	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,05 МПа².
Грузопоршневой манометр МП-600	Диапазон измерения, МПа^₁	Предел допускаемой погрешности измерений
		Класс точности 0,05	Класс точности 0,02
	0,2...6,0	±0,05% ВПИ	±0,02% ВПИ
	6,0...60	±0,05% ИВ	±0,02% ИВ
Примечание: Дискретность задания давления 0,01 МПа².

¹ Единицы измерения на выбор — МПа, кПа, кгс/см², бар.

² Дискретность создания давления с помощью стандартного комплекта грузов. Для уменьшения дискретности возможно использование граммовых и миллиграммовых гирь класса точности F2 и точнее.

ИНФОРМАЦИЯ НЕОБХОДИМАЯ ДЛЯ ЗАКАЗА

Модель (МП-6; МП-60; МП-100; МП-250; МП-400; МП-600).
Класс точности (0,05; 0,02).
Единицы измерения давления (МПа, кПа, кгс/см², бар).
Ускорение свободного падения. Для его определения Вы можете обратиться в региональный ЦСМ (Центр стандартизации, метрологии и сертификации).
Наличие дополнительного заказа (при необходимости указать).

ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ

МП-60/0,05/МПа/9,8145

Здесь:

МП-60 - выбранная модель грузопоршневого манометра. 0,05 - класс точности.

МПа - требуемые единицы измерения.

9,8145 - местное ускорение свободного падения, м/с².
