Клапанные блоки серии А

Клапанные блоки (вентильные блоки) серии А (трех- и пятивентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Традиционные клапанные блоки серии А предназначены для присоединения импульсных линий к клапанному блоку через монтажные фланцы.
Модели клапанных блоков отличаются количеством вентилей, наличием/отсутствием дренажных клапанов, их расположением (до или после изолирующих вентилей) и габаритными размерами. Для трехвентильных блоков с расположением дренажных клапанов до изолирующих вентилей и специальной конфигурацией проточной части вероятность предклапанного объема значительно снижена.

КОМПЛЕКТ ПОСТАВКИ

1. Комплект монтажных частей.

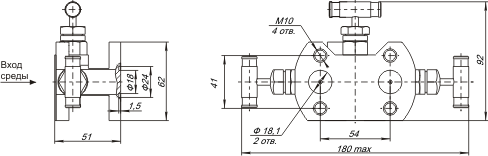

A30 (без дренажа и без возможности подключения метрологического оборудования)

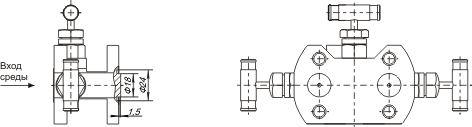

А30 F (исполнение для агрессивных сред, где необходимо фторопластовое уплотнение)

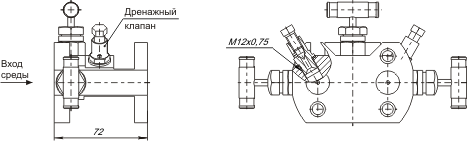

А31 (исполнение с дренажными клапанами до изолирующих вентилей)

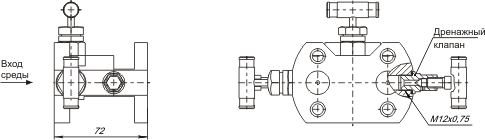

А32 (исполнение с дренажными клапанами после изолирующих вентилей)

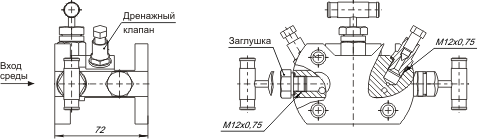

А33 (исполнение с дренажными клапанами и возможностью подключения метрологического оборудования)

5-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

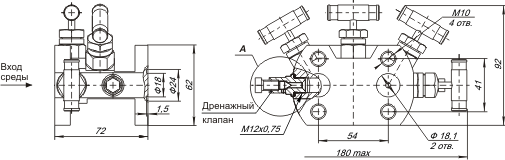

А52 (исполнение с дренажными клапанами после изолирующих вентилей)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5 МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до 40 МПа)

Заглушка
