Клапанные блоки серии E

Клапанные блоки (вентильные блоки) серии Е (одно- и двухвентильные) предназначены для подключения датчиков избыточного, абсолютного, вакуумметрического давления, давления — разрежения к импульсным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.

Таблица заказа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструктив клапанного блока без дренажа, с дренажом и возможностью подключения контрольного и метрологического оборудования. Различные варианты торцевых соединений на входе и выходе среды.

КОМПЛЕКТ ПОСТАВКИ

1. Блок клапанный                                           - 1 шт.
2. Паспорт                                                        - 1 экз.
3. Руководство по эксплуатации                   - 1 экз.

1-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ Е

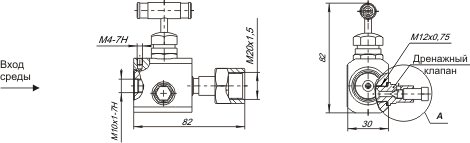

Е12 00 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой М10×1 на входе среды и накидной гайкой М20×1,5 на выходе среды)

sxema_12      e12_00

Е12 10 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 на входе среды и накидной гайкой М20×1,5 на выходе среды)

sxema_12      e12_10

Е12 50 (с дренажным клапаном после изолирующего вентиля, наружной резьбой М20×1,5 на входе среды и накидной гайкой М20×1,5 на выходе среды)

sxema_12      e12_50

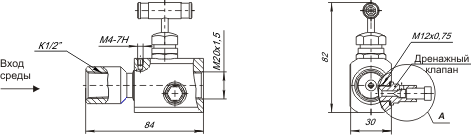

Е12 13 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 на входе среды и внутренней резьбой М20×1,5 на выходе среды)

sxema_12      e12_13

Е12 16 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 на входе среды и наружной резьбой К1/2 на выходе среды)

sxema_12      e12_16

Е12 56 (с дренажным клапаном после изолирующего вентиля, наружной резьбой М20×1,5 на входе среды и наружной резьбой К1/2 на выходе среды)

sxema_12      e12_56

2-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ Е

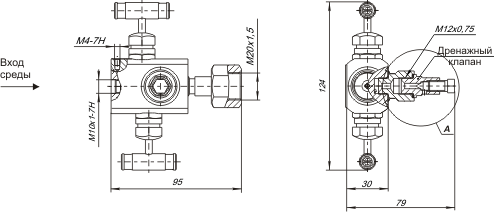

Е22 00 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой М10×1 на входе среды и накидной гайкой М20×1,5 на выходе среды)

sxema_22      e22_00

Е22 13 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 на входе среды и внутренней резьбой М20×1,5 на выходе среды)

sxema_22      e22_13

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Приварной штуцер с наружной резьбой М20×1,5 под плоский ниппель

dop_e_2_01

Приварной штуцер с внутренней резьбой М20×1,5

dop_e_2_02

Приварной штуцер с наружной резьбой М20×1,5 с конусом под сферический ниппель

dop_e_2_03

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5 МПа)

dop_2_01

Вид А: переходник для подключения метрологического оборудования (для контроля до 40 МПа)

dop_2_02

Заглушка

dop_2_03
