Клапанные блоки серии С

Клапанные блоки (вентильные блоки) серии С (трех- и пятивентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Таблица заказа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Подключение импульсных линий напрямую к клапанному блоку через отверстия К1/2”, К1/4”, 1/2NPT, 1/4NPT, либо приварные штуцера с наружной резьбой М20х1,5 или М22х1,5, либо через монтажные фланцы и комплекты монтажных частей.

КОМПЛЕКТ ПОСТАВКИ

1. Блок клапанный                                           - 1 шт.
2. Паспорт                                                        - 1 экз.
3. Руководство по эксплуатации                   - 1 экз.

3-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ С с МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 54 мм

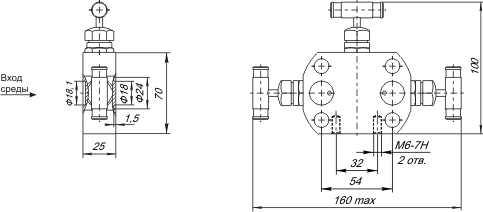

С30 (без дренажа и без возможности подключения метрологического оборудования)

sxema 30      c30

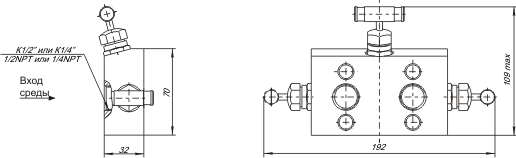

С30 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

sxema 30      c30_p1

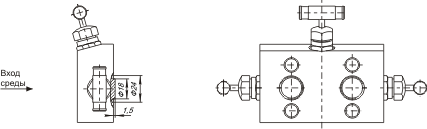

С30 Р1 F (исполнение для агрессивных сред)

sxema 30      c30_p1_f

С30 Р5 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20×1,5 на входе сред)

sxema 30      c30_p5

С30 Р6 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22×1,5 на входе сред)

sxema 30      c30_p6

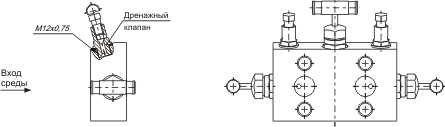

С32 (с дренажными клапанами после изолирующих вентилей)

      c32

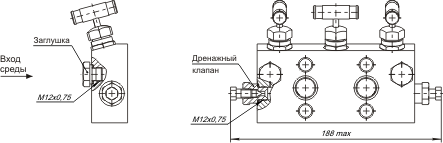

С33 Р1 (с дренажными клапанами и возможностью подключения метрологического оборудования и внутренней резьбой К1/2 на входе среды)

sxema_33      c33_p1

5-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ С с МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 54 мм

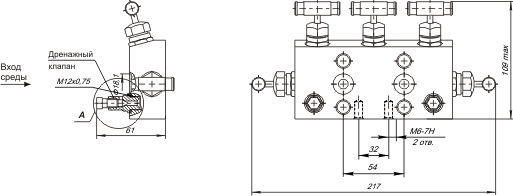

С52 (с дренажными клапанами после изолирующих вентилей)

sxema 52      c52

3-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ С с МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 110 мм

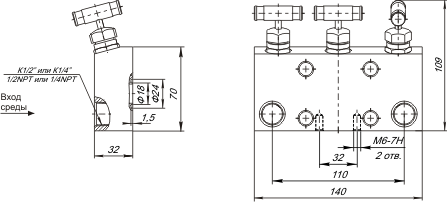

С30 Р10 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

sxema 30      c30_p10

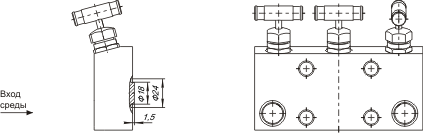

С30 Р10 F (исполнение для агрессивных сред)

sxema 30      c30_p10_f

С30 Р14 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20×1,5 на входе среды)

sxema 30      c30_p14

С30 Р15 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22×1,5 на входе среды)

sxema 30      c30_p15

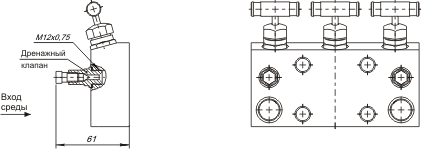

С31 Р10 (с дренажными клапанами до изолирующих вентилей)

sxema_31      c31_p10

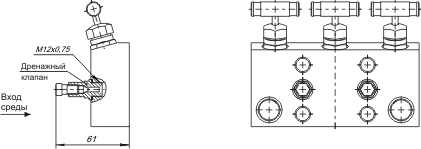

С32 Р10 (с дренажными клапанами после изолирующих вентилей)

sxema 32      c32_p10

5-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ СЕРИИ С с МЕЖЦЕНТРОВЫМ РАССТОЯНИЕМ 110 мм

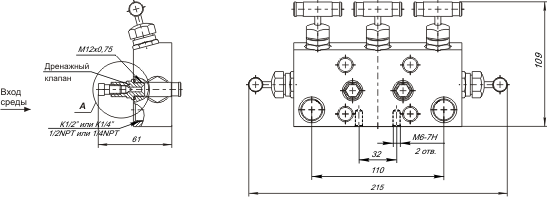

С52 Р10 (с дренажными клапанами после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

sxema 52      c52_p10

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5 МПа)

dop_2_01

Вид А: переходник для подключения метрологического оборудования (для контроля до 40 МПа)

dop_2_02

Заглушка

dop_2_03
