Клапанные блоки серии В

Клапанные блоки (вентильные блоки) серии В (трех- и пятивентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Клапанные блоки серии В (двухвентильные) предназначены для фланцевого подключения датчиков избыточного и абсолютного давлений в системах автоматического контроля, регулирования и управления технологическими процессами.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция клапанного блока обеспечивает прямое подключение датчика к импульсной линии без монтажных фланцев. Рабочая среда подается через отверстия с резьбой К1/2”, К1/4”, 1/2NPT, 1/4NPT, либо приварные штуцера с наружной резьбой М20х1,5 или М22х1,5.

2-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

В22 Р1 (с дренажным клапаном после изолирующего вентиля и внутренней резьбой К1/2 на входе среды)

В22 Р5 (с дренажным клапаном после изолирующего вентиля и наружной резьбой М20×1,5 на входе среды)

В22 Р6 (с дренажным клапаном после изолирующего вентиля и наружной резьбой М22×1,5 на входе среды)

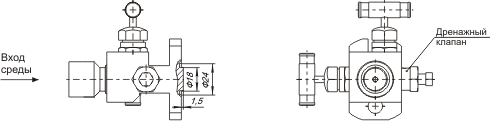

В22 Р1 F (с дренажным клапаном после изолирующего вентиля, для агрессивных сред)

3-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

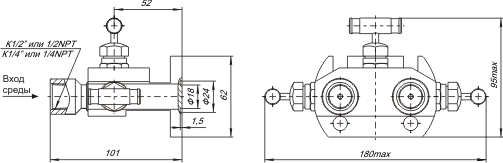

В30 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

В30 Р5 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20×1,5 на входе среды)

В30 Р6 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22×1,5 на входе среды)

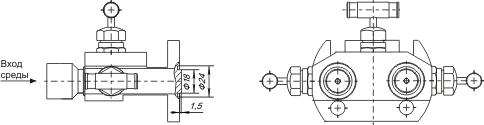

В30 Р1 F (исполнение для агрессивных сред)

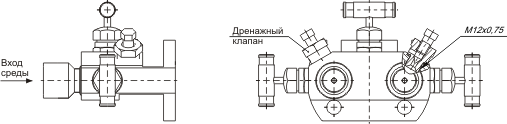

В31 Р1 (с дренажными клапанами до изолирующих вентилей с внутренней резьбой К1/2 на входе среды)

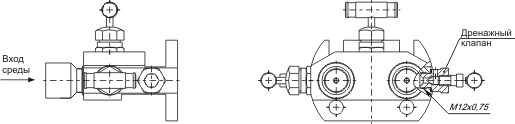

В32 Р1 (с дренажными клапанами после изолирующих вентилей с внутренней резьбой К1/2 на входе среды)

В33 Р1 (с дренажными клапанами и возможностью подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

5-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

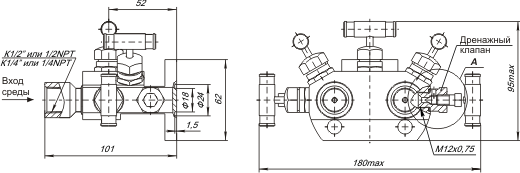

В52 Р1 (с дренажными клапанами после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5 МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до 40 МПа)

Заглушка
