Клапанные блоки серии Вх

Клапанные блоки (вентильные блоки) серии Вх (трех- и пяти-вентильные) предназначены для монтажа датчиков разности давлений и коммутации импульсных линий в системах автоматизации технологических процессов.

Таблица заказа

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Конструкция клапанного блока обеспечивает любые варианты резьбового подключения к импульсным линиям с одной стороны и монтаж датчиков имеющих как стандартное, так и нестандартное расположение плюсовой и минусовой камер с другой стороны:

— Вх-02 – двумя штуцерами с наружной резьбой М22х1,5 на расстоянии 34 мм
— Вх-03 – двумя штуцерами с наружной резьбой М12х1,25 на расстоянии 34 мм
— Вх-04 – двумя штуцерами с наружной резьбой М22х1,5 на расстоянии 54 мм
— Вх-05 – двумя штуцерами с внутренней резьбой К1/2 на расстоянии 54 мм

КОМПЛЕКТ ПОСТАВКИ

1. Блок клапанный	- 1шт.
2. Паспорт	- 1экз.
3. Руководство по эксплуатации	- 1экз.

3-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

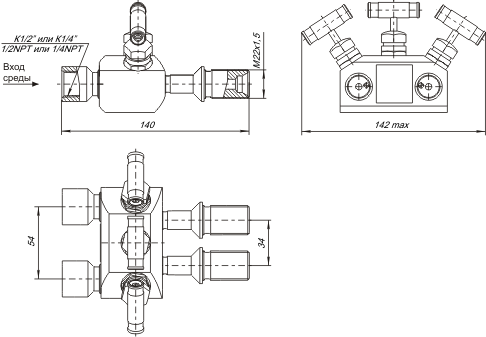

Вх3-02 0 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

sxema 30

Bx3-02 0 P1

Вх3-02 0 Р5 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20х1,5 на входе среды)

sxema 30

Bx3-02 0 P5

Вх3-02 0 Р6 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22х1,5 на входе среды)

sxema 30

Bx3-02 0 P6

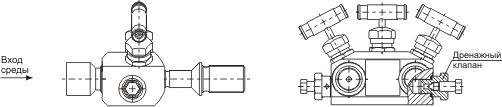

Вх3-02 2 Р1 (с дренажом после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

sxema 32

Bx3-02 2 P1

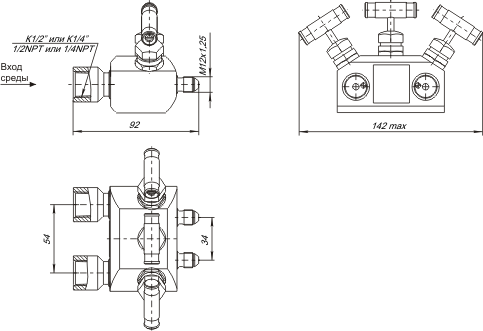

Вх3-03 0 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

sxema 30

Bx3-03 0 P1

Вх3-03 0 Р5 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М20х1,5 на входе среды)

sxema 30

Bx3-03 0 P5

Вх3-03 0 Р6 (без дренажа и без возможности подключения метрологического оборудования с наружной резьбой М22х1,5 на входе среды)

sxema 30

Bx3-03 0 P6

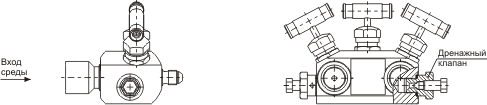

Вх3-03 2 Р1 (с дренажом после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

sxema 32

Bx3-03 2 P1

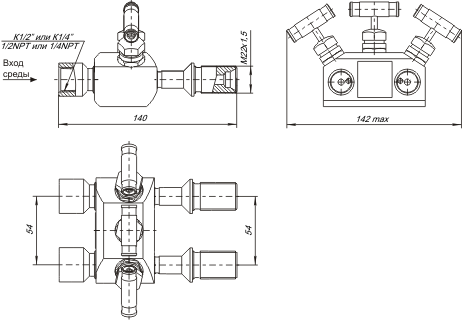

Вх3-04 0 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

sxema 30

Bx3-04 0 P1

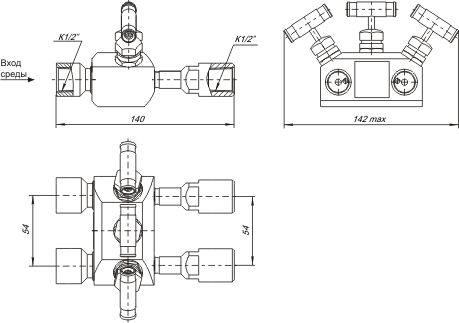

Вх3-05 0 Р1 (без дренажа и без возможности подключения метрологического оборудования с внутренней резьбой К1/2 на входе среды)

5-ВЕНТИЛЬНЫЕ КЛАПАННЫЕ БЛОКИ

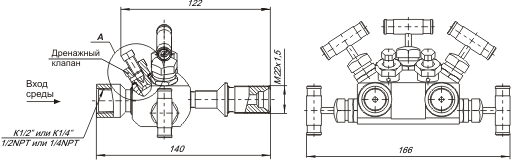

Вх5-02 2 Р1 (с дренажными клапанами после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

sxema 52

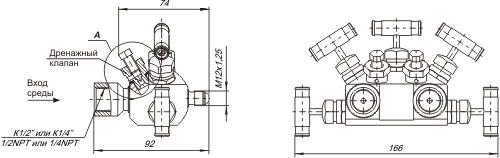

Вх5-03 2 Р1 (с дренажными клапанами после изолирующих вентилей и внутренней резьбой К1/2 на входе среды)

sxema 52

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Вид А: переходник для подключения метрологического оборудования (для контроля до 2,5 МПа)

add_2_01

Вид А: переходник для подключения метрологического оборудования (для контроля до 40 МПа)

add_2_02

Заглушка

add_2_03
