Конденсационные сосуды СК

Условное обозначение Исполнение Условное давление, МПа Материал Масса, не более, кг
СК-4-1-А 1 4 Сталь 20 3,5
СК-4-1-Б Сталь 12Х18Н10Т
СК-10-1-А 10 Сталь 20 4,2
СК-10-1-Б Сталь 12Х18Н10Т
СУ-25-А 2 25 Сталь 20 2,9
СК-25-Б Сталь 12Х18Н10Т
СК-40-А 40 Сталь 20
СК-40-Б Сталь 12Х18Н10Т

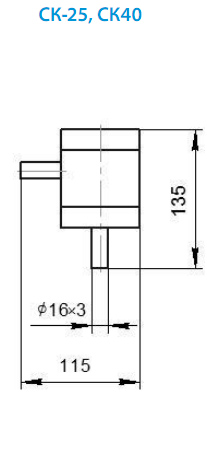

Габаритные и присоединительные размеры сосудов конденсационных СК-4, СК-10, СК-25, СК40

sk4_10sk25_40

Комплект поставки конденсационных сосудов

  1. Сосуд
  2. Паспорт

Пример обозначения при заказе конденсационных сосудов
СК 4 1 A
1 2 3 4

где:

  1. Тип сосуда
  2. Условное давление, МПа
  3. Исполнение
  4. Материал (А — сталь 20, Б — сталь 12Х18Н10Т)

    Гарантийные обязательства

    Гарантийный срок эксплуатации 36 месяцев со дня ввода сосуда в эксплуатацию, но не более 42 месяцев со дня изготовления.

    Допускаемое рабочее давление для сосудов в зависимости от температуры рабочей среды выбирается по таблице (ГОСТ356-80):

    Температура рабочей среды, ºС Допускаемое рабочее давление, МПа
    Сталь 20 Сталь 12Х18Н10Т
    20* 4 6,3 10 25 40
    200 200 4 6,3 10 25 40
    250 325 3,5 5,4 9 23 35
    300 400 3 4,8 7,5 19 30
    350 480 2,6 4 6,6 17 26
    350 480 2,6 4 6,6 17 26

    * При температуре 20 ºС  допускаемое рабочее давление равно условному
