Механизмы общепромышленного исполнения

НАЗНАЧЕНИЕ

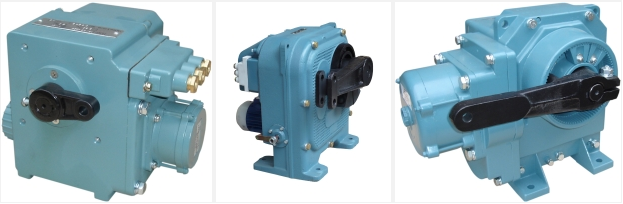

Механизмы исполнительные электрические однооборотные постоянной скорости МЭО и МЭОФ (в дальнейшем — механизмы) предназначены для перемещения регулирующих органов в системах автоматического регулирования технологических процессов в соответствии с командными сигналами автоматических регулирующих и управляющих устройств.

Принцип работы механизмов заключается в преобразовании электрического сигнала, поступающего от регулирующего или управляющего устройства, во вращательное перемещение выходного вала.

В зависимости от способа сочленения с арматурой механизмы подразделяются на две группы:

механизмы МЭОФ встроенные, устанавливаемые непосредственно на арматуру и соединяемые с ней посредством монтажных частей;
механизмы МЭО выносные, устанавливаемые на специальных площадках вблизи арматуры и связанные с ней посредством системы тяг и рычагов.

ОСНОВНЫЕ ФУНКЦИИ

автоматическое или дистанционное перемещение рабочего органа;
автоматический и дистанционный останов рабочего органа арматуры в любом промежуточном положении;
позиционирование рабочего органа трубопроводной арматуры в любом промежуточном положении;
ручное перемещение рабочего органа арматуры;
формирование информационного сигнала о конечных и промежуточных положениях рабочего органа арматуры и динамике его перемещения.

РЫЧАЖНОЕ ИСПОЛНЕНИЕ

Условное обозначение механизмов и их исполнение	Потребляемая мощность, Вт	Напряжение питания, управляющее устройство	Габаритные размеры, мм	Масса, кг
МЭО 6,3/12,5-0,25	43	220В ПБР-2М(2М1)	195х175х114	3,9
МЭО 12,5/25-0,25
МЭО 16/30-0,25	35
МЭО 25/63-0,25
МЭО 6,3/10-0,25	46	220В ПБР-2М(2М1)	230х200х185	8,0
МЭО 6,3/25-0,63
МЭО 16/10-0,25		220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610
МЭО 16/25-0,63
МЭО 16/25-0,25		220В ПБР-2М(2М1)
МЭО 16/63-0,63
МЭО 16/63-0,25
МЭО 16/160-0,63
МЭО 40/25-0,25	100 95	ДСТР-135-4,5-136 фц-0620 или фц-0610 или пбр-3а
МЭО 40/63-0,63
МЭО 40/63-0,25	46	220В ПБР-2М(2М1
МЭО 40/160-0,63
МЭО 40/10-0,25 380В	160	220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610	245х200х185	8,5
МЭО 40/25-0,63 380В
МЭО 40/10-0,25-99	240	220В ПБР-2М(2М1)	440х315х305	27
МЭО 40/25-0,63-99
МЭО 100/25-0,25-99
МЭО 100/63-0,63-99
МЭО 250/63-0,25-99
МЭО 250/160-0,63-99
МЭО 100/10-0,25-99К	250	380В ПБР-3А, ФЦ-0610		27,5
МЭО 100/25-0,63-99К
МЭО 100/25-0,25-99К	170
МЭО 100/63-0,63-99К
МЭО 250/25-0,25-99К	250
МЭО 250/63-0,63-99К
МЭО 250/63-0,25-99К	170
МЭО 250/160-0,63-99К
МЭО 250/10-0,25-92К (КБ)*	200	220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610	445х452х402	74
МЭО 250/25-0,63-92К (КБ)
МЭО 630/25-0,25-92К (КБ)
МЭО 630/63-0,63-92К (КБ)
МЭО 630/63-0,25-92К (КБ)
МЭО 630/160-0,63-92К (КБ)
МЭО 630/10-0,25-92К (КБ)	490		495х515х467	135
МЭО 630/25-0,63-92К (КБ)
МЭО 1600/25-0,25-92К (КБ)
МЭО 1600/63-0,63-92К (КБ)
МЭО 1600/63-0,25-92К (КБ)	250
МЭО 1600/160-0,63-92К (КБ)
МЭО 4000/63-0,25-97К **	700	380В ПБР-3А	590х670х605	270
МЭО 4000/160-0,63-97К
МЭО 10000/63-0,25-97К	900	380В ПБР-3А	990х850х600	580
МЭО 10000/160-0,63-97К

* исполнение КБ — исполнение со встроенным блоком питания токового датчика (исполнение без буквы Б — с выносным блоком питания). Также по заказу возможно исполнение механизмов серий 250, 630 и 1600 на напряжение питания 220 В (с электромагнитным тормозом).
** по заказу возможно изготовление механизмов серий 4000 и 10000 с электромагнитным тормозом.

ФЛАНЦЕВОЕ ИСПОЛНЕНИЕ

Условное обозначение механизмов и их исполнение	Потребляемая мощность, Вт	Напряжение питания, управляющее устройство	Габаритные размеры, мм	Масса, кг
МЭОФ 1,6/4-0,25	43	220В ПБР-2М(2М1)
МЭОФ 3,2/6,3-0,25
МЭОФ 4,0/10-0,25
МЭОФ 6,3/12,5-0,25
МЭОФ 6,3/10-0,25	46	220В ПБР-2М(2М1)
МЭОФ 6,3/25-0,63
МЭОФ 12,5/25-0,25	43	220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610
МЭОФ 16/30-0,25
МЭОФ 16/10-0,25	46	220В ПБР-2М(2М1)
МЭОФ 16/25-0,63
МЭОФ 16/25-0,25
МЭОФ 16/63-0,63
МЭОФ 16/63-0,25		ДСТР-135-4,5-136 фц-0620 или фц-0610 или пбр-3а
МЭОФ 25/63-0,25	110
МЭОФ 32/15-0,25		220В ПБР-2М(2М1
МЭОФ 32/37-0,63
МЭОФ 16/160-0,63		220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610
МЭОФ 40/25-0,25
МЭОФ 40/63-0,63		220В ПБР-2М(2М1)
МЭОФ 40/63-0,25
МЭОФ 40/160-0,63
МЭОФ 40/10-0,25	160
МЭОФ 40/25-0,63
МЭОФ 100/25-0,25
МЭОФ 100/63-0,63		380В ПБР-3А, ФЦ-0610
МЭОФ 250/63-0,25
МЭОФ 250/160-0,63
МЭОФ 100/10-0,25	270
МЭОФ 100/25-0,63
МЭОФ 250/25-0,25
МЭОФ 250/63-0,63
МЭОФ 320/10-0,25	200
МЭОФ 320/25-0,63		220В ПБР-2М(2М1) / 380В ПБР-3А, ФЦ-0610
МЭОФ 630/37-0,63
МЭОФ 630/15-0,25
МЭОФ 630/10-0,25	400
МЭОФ 630/25-0,63
МЭОФ 1000/25-0,25	200
МЭОФ 1000/63-0,63
МЭОФ 1000/63-0,25
МЭОФ 1000/160-0,63
МЭОФ 1000/15-0,25	490
МЭОФ 1000/37-0,63
МЭОФ 1600/25-0,25
МЭОФ 1600/63-0,63		380В ПБР-3А
МЭОФ 2500/63-0,25
МЭОФ 2500/160-0,63		380В ПБР-3А
МЭОФ 4000/63-0,25

ХХХХ	-	ХХХХХ	/ХХ	-	0,ХХ	Х	-	ХХ	ХХ...
1		2	3		4			5	6

1	тип электроисполнительного механизма: — МЭО — однооборотные — МЭОФ — однооборотный фланцевые
2	номинальный крутящий момент на выходном валу, Н.м
3	номинальное время полного хода выходного вала, с
4	полный ход выходного вала, обороты
5	тип блока сигнализации положения датчика выходного вала: индуктивный — И, реостатный — Р, токовый — У, М (БКВ) — блок концевых выключателей для МЭОФ
6	год разработки и освоения механизма
7	буквы А, К, Б, М*

Механизмы изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи с блоком концевых выключателей для режима ручного управления.

Типы блоков сигнализации положения вала:

индуктивный БСПИ — с двумя датчиками положения с выходным сигналом в виде изменения напряжения переменного тока;
реостатный БСПР — с двумя датчиками положения с выходным сигналом в виде изменения активного сопротивления 0-120 Ом;
токовый БСПТ — с унифицированным сигналом 0-5, 0-20, 4-20 мА.

* Примечание:

А — исполнение для АЭС
К — трехфазное напряжение питания (в МЭОФ - 4000, 10000-84 буква «К» стоит после величины полного хода)
Б — со встроенным блоком питания
М — с блоком концевых выключателей (без датчика положения выходного вала).

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ

Механизма трехфазного исполнения с номинальным значением на валу 40 Н.м с номинальным временем полного хода 25 с, номинальным значением полного хода 0,25 оборота, с индуктивным блоком сигнализации положения выходного органа:

«Механизм МЭОФ-40/25-0,25И-96»
