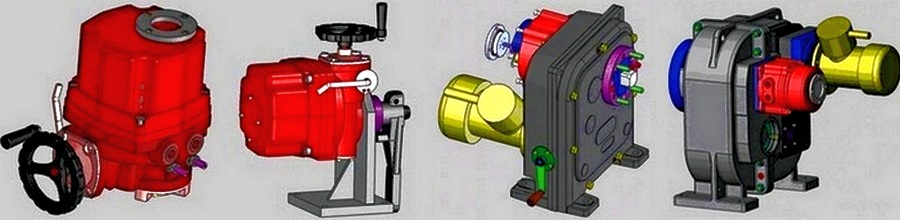

Механизмы взрывозащищенного исполнения
Взрывозащищенные механизмы предназначены для эксплуатации во взрывоопасных зонах класса I в помещениях и наружных установках, в которых могут образовываться взрывоопасные смеси, с категорией взрывоопасности IIB, уровнем взрывозащиты Gb, группы Т4. Механизмы имеют маркировку - 1Ex d IIB T4 Gb.
Взрывозащита механизмов обеспечивается :
1) у механизмов номинальным моментом от 40 до 500 Н м - заключением взрывоопасных частей механизма во взрывобезопасную оболочку, позволяющую противостоять давлению, возникающему, в результате замыкания электрической цепи и предотвращает попадание продуктов горения во внешнюю среду.
2) у механизмов номинальным моментом от 630 до 10 000 Н м - следующими комплектующими
- двигателем – 1Ex d IIB T4;
- блоком сигнализации положения - 1Ex d IIB T6 Gb;
- тормозом - II Gb T4;
- редуктором – II Gb T4.
Степень защиты от проникновений твердых механических предметов и защиту от воздействия воды - IP-54, по спецзаказу- IP-65, IP-67, IP-68.
В состав механизмов входит блок сигнализации положения.
Блок сигнализации положения может быть выполнен в следующих исполнениях и их комбинациях:
- реостатный БСПР-IIBT6Gb;
- токовый БСПТ-IIBT6Gb;
- блок концевых выключателей БСПМ -IIBT6Gb
- позиционер - IIBT6Gb;
- встроенный пускатель - IIBT6Gb;
- с пультом местного управления-- IIBT6Gb.
Возможно изготовление механизмов с управлением по протоколу Modbus, Profibus.
ТОО "TTK Technologies" поставляет взрывозащищенные механизмы в рычажном или фланцевом исполнении.
| Условное обозначение механизмов и их исполнение |
Потребляемая мощность, Вт |
Напряжение питания, управляющее устройство |
Габаритные размеры, мм |
Масса, кг |
| МЭО(Ф) 10/10-0,25-IIBT4 |
110 |
380В ПБР-3, ФЦ-0620
|
IP65 по ГОСТ 14254
|
12,5 |
| МЭО(Ф) 16/10-0,25-IIBT4 |
100
|
8,0
|
| МЭО(Ф) 16/25-0,63-IIBT4 |
| МЭО(Ф) 32/15-0,25-IIBT4 |
| МЭО(Ф) 40/25-0,25-IIBT4 |
| МЭО(Ф) 40/63-0,63-IIBT4 |
| МЭО(Ф) 16/63-0,25-IIBT4 |
| МЭО(Ф) 40/63-0,25-IIBT4 |
| МЭО(Ф) 40/10-0,25-IIBT4 |
140 |
8,5
|
| МЭО(Ф) 40/25-0,63-IIBT4 |
| МЭО(Ф) 64/10-0,25-IIBT4 |
110
|
9,0 |
| МЭО(Ф) 64/25-0,25-IIBT4 |
| МЭО(Ф) 160/63-0,25-IIBT4 |
| МЭО(Ф) 100/63-0,25-IIBT4 |
29,5
|
| МЭО(Ф) 100/25-0,25-IIBT4 |
140 |
| МЭО(Ф) 100/63-0,63-IIBT4 |
| МЭО(Ф) 250/63-0,25-IIBT4 |
| МЭО(Ф) 250/160-0,63-IIBT4 |
| МЭО(Ф) 100/10-0,25-IIBT4 |
250 |
| МЭО(Ф) 100/25-0,63-IIBT4 |
| МЭО(Ф) 250/25-0,25-IIBT4 |
| МЭО(Ф) 250/63-0,63-IIBT4 |
| МЭО(Ф) 200/10-0,25-IIBT4 |
170 |
32
|
| МЭО(Ф) 200/25-0,63-IIBT4 |
| МЭО (Ф)500/63-0,25-IIBT4 |
| МЭО(Ф) 500/100-0,25-IIBT4 |
| МЭО(Ф) 630/63-0,25-IIBT4 |
| МЭО(Ф) 500/25-0,25-IIBT4 |
200
|
75
|
| МЭО(Ф) 500/63-0,63-IIBT4 |
| МЭО(Ф) 250/10-0,25-IIBT4 |
| МЭО(Ф) 250/25-0,63-IIBT4 |
| МЭО(Ф) 630/25-0,25-IIBT4 |
| МЭО(Ф) 630/63-0,63-IIBT4 |
| МЭО(Ф) 1000/63-0,25-IIBT4 |
| МЭО(Ф) 1000/160-0,63-IIBT4 |
| МЭО(Ф) 630/10-0,25-IIBT4 |
300
|
138
|
| МЭО(Ф) 1000/10-0,25-IIBT4 |
| МЭО(Ф) 1000/25-0,25-IIBT4 |
| МЭО(Ф) 1600/25-0,25-IIBT4 |
| МЭО(Ф) 1600/63-0,63-IIBT4 |
| МЭО(Ф) 2500/63-0,25-IIBT4 |
| МЭО(Ф) 2500/160-0,63-IIBT4 |
| МЭО(Ф) 1600/10-0,25-IIBT4 |
370
|
270 |
| МЭО(Ф) 2000/10-0,25-IIBT4 |
| МЭО(Ф) 2000/15-0,25-IIBT4 |
| МЭО(Ф) 2000/25-0,25-IIBT4 |
| МЭО(Ф) 2500/10-0,25-IIBT4 |
| МЭО(Ф) 2500/25-0,25-IIBT4 |
| МЭО(Ф) 4000/10-0,25-IIBT4 |
| МЭО(Ф) 4000/12-0,25-IIBT4 |
| МЭО(Ф) 4000/25-0,25-IIBT4 |
| МЭО(Ф) 4000/63-0,25-IIBT4 |
| ХХХХ |
- |
ХХХХХ |
/ХХ |
- |
0,ХХ |
Х |
- |
ХХ |
ХХ... |
| 1 |
|
2 |
3 |
|
4 |
|
|
5 |
6 |
| 1 |
тип электроисполнительного механизма:
— МЭО — однооборотные
— МЭОФ — однооборотный фланцевые |
| 2 |
номинальный крутящий момент на выходном валу, Н.м |
| 3 |
номинальное время полного хода выходного вала, с |
| 4 |
полный ход выходного вала, обороты |
| 5 |
тип блока сигнализации положения датчика выходного вала:
индуктивный — И,
реостатный — Р,
токовый — У,
М (БКВ) — блок концевых выключателей для МЭОФ |
| 6 |
год разработки и освоения механизма |
| 7 |
буквы А, К, Б, М* |
|
Механизмы изготовляются с датчиком обратной связи (блоком сигнализации положения выходного вала) для работы в системах автоматического регулирования или без датчиков обратной связи с блоком концевых выключателей для режима ручного управления.
Типы блоков сигнализации положения вала:
- индуктивный БСПИ — с двумя датчиками положения с выходным сигналом в виде изменения напряжения переменного тока;
- реостатный БСПР — с двумя датчиками положения с выходным сигналом в виде изменения активного сопротивления 0-120 Ом;
- токовый БСПТ — с унифицированным сигналом 0-5, 0-20, 4-20 мА.
* Примечание:
А — исполнение для АЭС
К — трехфазное напряжение питания (в МЭОФ - 4000, 10000-84 буква «К» стоит после величины полного хода)
Б — со встроенным блоком питания
М — с блоком концевых выключателей (без датчика положения выходного вала).
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ
Механизм трехфазного исполнения с номинальным значением на валу 40 Н.м с номинальным временем полного хода 25 с, номинальным значением полного хода 0,25 оборота, с индуктивным блоком сигнализации положения выходного органа:
«Механизм МЭОФ-40/25-0,25И-96»,
|
