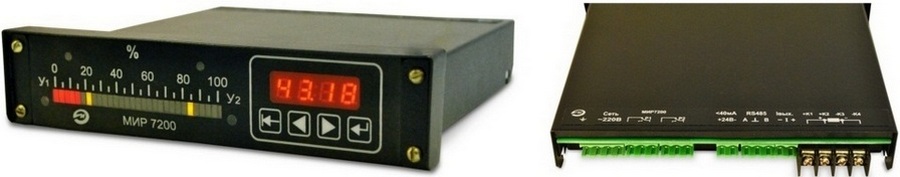

Измеритель-регулятор многофункциональный МИР-7200
-
Работа со всеми типами датчиков с выходным аналоговым сигналом
-
Индикация физического диапазона измерений
-
Сигнализация превышения порогового значения измеряемого параметра
-
Релейное регулирование
-
Удаленное конфигурирование и обмен данными по RS 485 или RS 232, протокол Modbus
-
On-line отображение на мониторе ПК данных с регулятора
НАЗНАЧЕНИЕ ИЗМЕРИТЕЛЯ-РЕГУЛЯТОРА
Многофункциональные измерители-регуляторы МИР-7200 предназначены для преобразования, регистрации и передачи данных с аналогового датчика расхода, давления, температуры, уровня и других величин в различных отраслях промышленности и являются вторичной функциональной аппаратурой.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ ИЗМЕРИТЕЛЯ-РЕГУЛЯТОРА
МИР 7200 предназначены для непрерывного преобразования сигналов от следующих типов датчиков:
- термопара типа ТХА (К), ТХК (L), ТЖК (J), ТПП (S), ТПР (B) по ГОСТ Р 8.585-2001;
- термометр сопротивления типа ТСМ, ТСП с номинальными статическими характеристиками (НСХ) преобразования 50М, 53М, 100М, 50П, 100П, Pt100 по ГОСТ Р 8.625-2006;
- расходомер, датчик давления, температуры, плотно- и влагомер и др. с аналоговыми выходными сигналами:
- постоянный ток 0…5 мА, 4…20 мА, 0…20 мА;
- постоянное напряжение 0…20 мВ, 0…50 мВ, 0…100 мВ, 0…1 В;
- сопротивление 0…320 Ом.
Измеритель-регулятор МИР-7200 преобразует аналоговый сигнал с датчика в:
- графическую информацию, выводимую на встроенный светодиодный индикатор. На индикаторе отображаются только цифры без единиц измерений;
- последовательный гальванически развязанный интерфейс RS-485 или RS-232 (для исполнения 02 доступен только интерфейс RS-485);
- аналогоивый унифицированный токовый выходной сигнал 0…5 мА, 4…20 мА, 0…20 мА;
- сигнал превышения пороговых значений измеряемым параметром.
- Измерители-регуляторы имеют один измерительный канал с гальванической развязкой вход-выход и до пяти гальванически развязанных канала коммутации цепей переменного и постоянного тока для дискретного регулирования измеряемого параметра.
- Состояния каналов коммутации (замкнуто или разомкнуто) зависят от уставок (уровня срабатывания, гистерезиса и логики срабатывания) и значения измеряемого параметра. Значения уставок задаются потребителем.
- В состав блоков входит встроенный стабилизированный источник питания постоянного тока с выходным напряжением 24 В, с устройством защиты от перегрузок и короткого замыкания и гальванически развязанный от других цепей.
- Измерители-регуляторы являются микропроцессорными программируемыми приборами. Задание режимов работы блоков возможно с кнопок на передней панели и (или) с ПК. Связь блока с компьютером осуществляется по интерфейсам последовательной передачи данных RS232, RS485 (для исполнения 02 доступен только интерфейс RS485).
- Измерители-регуляторы соответствуют группе исполнения С3 по ГОСТ 12997 для работы при температуре окружающего воздуха от -10 до +50°С (для исполнения МИР-7200 (Г2020) рабочий диапазон: от -60 до +50°С), относительной влажности 95% при температуре +35°С без конденсации влаги;
- Измерители-регуляторы соответствуют степени защиты IP 20 по ГОСТ 14254-96.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЯ-РЕГУЛЯТОРА МИР-7200
Таблица 1
| Наименование параметра и единица измерения |
Значение параметра |
| Количество каналов измерения |
1 |
| Количество каналов токового выхода |
1 |
| Количество каналов управления (коммутации) электрическими цепями |
до 5 |
| Схема подключения термометров сопротивления |
двух-, трех-, четырехпроводная |
| Диапазоны выходного унифицированного сигнала силы постоянного тока, мА |
0…5, 4…20, 0…20 |
| Скорости обмена информацией по интерфейсу, кбит/с |
2,4…19,2 |
| Диапазон сетевых адресов |
0…255 |
| Функциональная зависимость величины выходного сигнала силы постоянного тока от входного измеряемого параметра |
линейная, функция корнеизвлечения |
| Пределы допускаемой основной приведенной погрешности корнеизвлечения, % |
±0,1 |
| Сопротивление нагрузки аналогового выхода для диапазона выходного тока 0…5 мА, Ом, не более |
1500 |
| Сопротивление нагрузки аналогового выхода для диапазонов выходного тока 4…20 мА, 0…20 мА, Ом, не более |
400 |
| Пределы допускаемой дополнительной приведенной погрешности аналогового и цифрового выходов, вызванной изменением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего диапазона температур на каждые 10°С, не более |
пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности аналогового и цифрового выходов, вызванной воздействием повышенной влажности, не более |
пределов допускаемой основной приведенной погрешности |
| Пределы допускаемой дополнительной погрешности аналогового и цифрового выходов, вызванной изменением напряжения питания от номинального в рабочем диапазоне, В, не более |
0,5 предела допускаемой основной приведенной погрешности |
| Погрешность компенсации температуры холодного спая термопары |
включена в допускаемую основную приведенную погрешность канала измерения сигналов от термопар |
| Номинальное напряжение питания переменного тока, В |
220 |
| Диапазон напряжения питания, В |
85…265 |
| Номинальная частота напряжения питания переменного тока, Гц |
50±0,5 |
| Мощность, потребляемая от сети переменного тока, В•А, не более |
2,5; 6,5* |
|
Габаритные размеры, мм, не более:
— исполнение DIN
— исполнение 01
— исполнение 02
|
70×75×125;
96×96×90;
165×38×175
|
| Масса, кг, не более |
0,2; 0,4* |
* — Значения параметров указанны для исполнения 02.
ОСНОВНЫЕ МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКОВ
Таблица 2
| Тип первичного преобразователя |
Диапазон измерений, °С |
Диапазон измененийсопротивления преобразователя по НСХ, Ом * |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| ТС 50М W=1,4260 |
-50…+200 |
39,35…92,62 |
± 0,2 |
± 0,25 |
| ТС 53М W=1,4260 |
-50…+200 |
41,71…98,17 |
| ТС 100М W=1,4260 |
-50…+200 |
78,69…185,23 |
| ТС 50М W=1,4280 |
-50…+200 |
39,23…92,80 |
| ТС 53М W=1,4280 |
-50…+200 |
41,38…98,34 |
| ТС 100М W=1,4280 |
-50…+200 |
78,46…185,60 |
| ТС 50П W=1,3910 |
-50…+200 |
40,0…158,56 |
| ТС 100П W=1,3910 |
-50…+200 |
80,00…317,11 |
| ТС Pt100 W=1,3850 |
-50…+200 |
80,31…313,71 |
* — Справочный параметр.
Таблица 3
| Тип первичного преобразователя |
Диапазон измерений, °С |
Диапазон изменений э.д.с. преобразователя по НСХ, мВ* |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| «ТП ТЖК (J)» |
-50…1100 |
-2,431…63,792 |
± 0,5 |
± 0,7 |
| «ТП ТХК (L)» |
-50…600 |
-3,005…49,108 |
| «ТП ТХА (K)» |
-50…1300 |
-1,889…52,410 |
| «ТП ТПП (S)» |
0…1700 |
0…17,947 |
| «ТП ТПР (B)» |
300…1800 |
0,431….13,591 |
| «ТП ТВР (A-1)» |
0…2500 |
0…33,640 |
* — Справочный параметр.
Таблица 4
| Напряжение |
Диапазон измерений, мВ |
Входное сопротивление, МОм, не менее* |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| Напряжение |
0…20 |
0,1 |
± 0,2 |
± 0,25 |
| Напряжение |
0…50 |
| Напряжение |
0…100 |
| Напряжение |
0…1000 |
* — Справочный параметр.
Таблица 5
| Ток |
Диапазон измерений, мА |
Входное напряжение между клеммамиI+ и I-, мВ, не более* |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| Ток |
0…5 |
500 |
± 0,2 |
± 0,25 |
| Ток |
4…20 |
2000 |
| Ток |
0…20 |
2000 |
Таблица 6
| Сопротивление |
Диапазон измерений, Ом |
Ток через измеряемое сопротивление, мА* |
Пределы допускаемой основной приведенной погрешности по цифровому выходу, % |
Пределы допускаемой основной приведенной погрешности по аналоговому выходу, % |
| Сопротивление |
0…320 |
0,2 |
± 0,2 |
± 0,25 |
* — Справочный параметр.
ПРИМЕР ОБОЗНАЧЕНИЯ ПРИ ЗАКАЗЕ
| МИР — 7200 |
Г |
3 |
1 |
2 |
1 |
02 |
(0…100)% |
360 |
— ГП |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
где:
1. Наименование: МИР-7200
2. Вариант исполнения каналов коммутации
-
А – оптосимистор — коммутация переменного тока:
Б – оптореле — коммутация постоянного и переменного тока 4,5 А, 20 В;
- в импульcном режиме до 1 А, 600 В (Ти<100 мкС, Q>120);
- в постоянном режиме 0,05 А, 250 В;
-
В – оптореле — коммутация постоянного и переменного тока 240 мА, 400 В;
-
Г – реле — коммутация постоянного тока 2 А, 250 В или переменного тока 5 А, 250 В
3. Вариант исполнения по типу измеряемых сигналов:
- 1 – сила и напряжение постоянного тока;
- 2 – сопротивление и сигналы от термометров сопротивления;
- 3 – сила и напряжение постоянного тока, сопротивление, сигналы от термометров сопротивления и сигналы от термопар.
4. Наличие аналогового выхода:
- 0 – аналогового выхода нет;
- 1 – аналоговый выход.
5. Наличие интерфейса:
- 0 – интерфейса нет;
- 1 – интерфейс «RS232», протокол Modbus;
- 2 – интерфейс «RS485», протокол Modbus.
6. Наличие встроенного источника питания:
- 0 – встроенного источника питания нет;
- 1 – встроенный источник питания.
7. Вариант конструктивного исполнения:
- DIN – исполнение в корпусе на DIN-рейку (70х75х125);
- 01 – исполнение в щитовом корпусе (96х96х90);
- 02 — исполнение в щитовом корпусе (165х38х175).
8. Исполнение передней панели блока, диапазон измерений, единицы измерения (доступно только для исполнения 02, по заказу):
- (0…100)%;
- (0…100) мВ;
- (0…100) °С;
- (0…20) мА;
- (0…320) Ом.
9. Дополнительная технологическая наработка до 360 часов (по заказу)
10. Наличие Госповерки
|
