Разборные разделители сред мембранные РСМ-Р

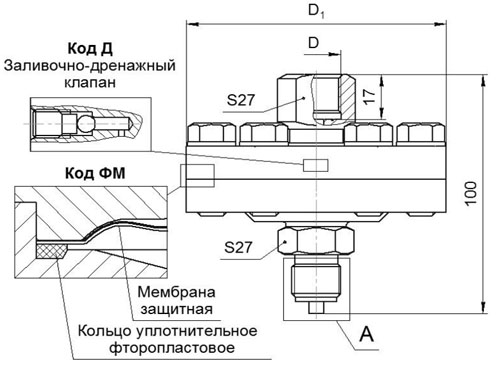

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАЗДЕЛИТЕЛЕЙ СРЕД РАЗБОРНЫХ

РСМ-47-Р, РСМ-67-Р, РСМ-110-Р

esm-47-p

Таблица 1

Код соединения d, вход среды (A) D,выход — прибор
00 М20x1,5 rsm-sh1 М20x1,5
01 G1/2
02 G1/2 М20x1,5
03 G1/2
04 М20x1,5 rsm-sh2 М20x1,5
05 G1/2
06 G1/2 М20x1,5
07 G1/2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗДЕЛИТЕЛЕЙ СРЕД РАЗБОРНЫХ

Таблица 2

Наименование параметра Значение
РСМ-47-Р РСМ-67-Р РСМ-110-Р
Диапазон рабочих давлений, МПа 0…40 0…16 -0,1…4
Диапазон рабочих температур, оС -50…+100 (-50…+200 – код Ф)
Максимальный вытесняемый объем, с м³ 0,7 2,2 8,8
Внутренний объем, заполняемый жидкостью, с м³ 2,0 3,5 12,0
Наружный диаметр D1, мм 87 107 146
Масса не более, кг 1,7 2,2 3,7

Материалы, контактирующие с измеряемой средой:

мембрана — сплав 36НХТЮ;
корпусные детали — сталь 12Х18Н10Т;
кольцо уплотнительное – резина группа 2 ГОСТ 18829
– фторопласт Ф-4 (код Ф);
мембрана защитная — фторопласт Ф-4 (Код ФМ*)
* Код «ФМ» указывается только для моделей РСМ-67-Р и РСМ-110-Р
По согласованию с изготовителем нижний фланец может быть изготовлен из материалов:
сталь углеродистая покрытая цинком, сталь 06ХН28МДТ, сплав ХН65МВУ.

ПРИМЕР ОБОЗНАЧЕНИЯ РАЗДЕЛИТЕЛЯ СРЕД РАЗБОРНОГО ПРИ ЗАКАЗЕ

РСМ-110-Р 00 Д Ф
1 2 3 4

где:

  1. Модель разделителя сред
  2. Код соединения
  3. Код «Д» указывается при заказе разделителя с заливочно-дренажным клапаном
  4. Код «Ф» указывается при заказе разделителя с кольцом уплотнительным фторопластовым

Код «ФМ» указывается при заказе разделителя с защитной мембраной

КОМПЛЕКТ ПОСТАВКИ

Наименование Количество
Разделитель сред 1
Кольцо уплотнительное 1
Прокладка медная 2
Паспорт 1
