Разделители сред мембранные с открытой мембраной РСМ

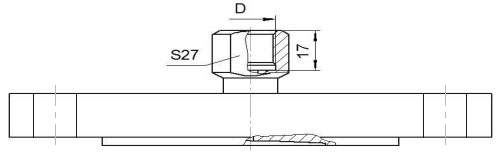

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАЗДЕЛИТЕЛЕЙ СРЕД С ОТКРЫТОЙ МЕМБРАНОЙ

РСМ 306

rsm-open1

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗДЕЛИТЕЛЕЙ СРЕД С ОТКРЫТОЙ МЕМБРАНОЙ

Таблица 1

Наименование параметра Значение
Условный диаметр Dу 50 80
Условное давление Ру 0,6; 1,6; 2,5; 4,0; 6,3; 10 по ГОСТ 12815
Присоединительные размеры на входе среды ГОСТ 12815 исп.2 (Ряд 2)
Диапазон рабочих температур, оС зависит от типа разделительной жидкости и материала уплотнения*
Максимальный вытесняемый объем камеры, с м³ 0,55 2,2
Внутренний объем, заполняемый разделительной жидкостью, с м³ 2,0 3,5

*- ПМС-5 — до 150 °С; ПФМС-4 — до 300 °С.

Материалы, контактирующие с измеряемой средой:

мембрана — сплав 36НХТЮ;

корпусные детали — сталь 12Х18Н10Т.

ПРИМЕР ОБОЗНАЧЕНИЯ РАЗДЕЛИТЕЛЯ СРЕД ПРИ ЗАКАЗЕ

РСМ-306 Dy50 Pу2,5 М20×1,5
1 2 3 4

где:

  1. Модель разделителя сред
  2. Условный диаметр
  3. Условное давление Ру по ГОСТ 12815
  4. Присоединительный размер резьбы D под измерительный прибор (М20x1,5 или G1/2)

КОМПЛЕКТ ПОСТАВКИ РАЗДЕЛИТЕЛЕЙ СРЕД С ОТКРЫТОЙ МЕМБРАНОЙ

Таблица 2

Наименование Количество
Разделитель сред 1
Прокладка медная 1
Паспорт 1
Ответный фланец по ГОСТ 12815 исп.3 (Ряд 2) по заказу
Комплект крепежа по заказу
Уплотнение (материал — паронит ПОН, ПМБ или ПА) по заказу

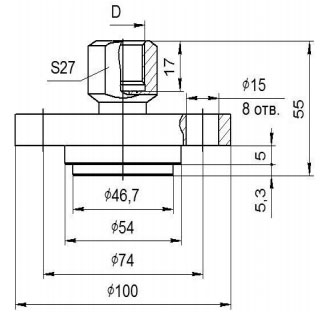

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАЗДЕЛИТЕЛЕЙ СРЕД С ОТКРЫТОЙ МЕМБРАНОЙ РСМ-307

rsm-open2

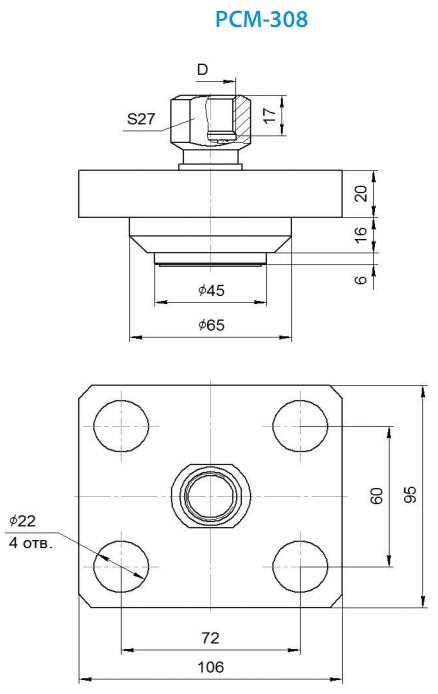

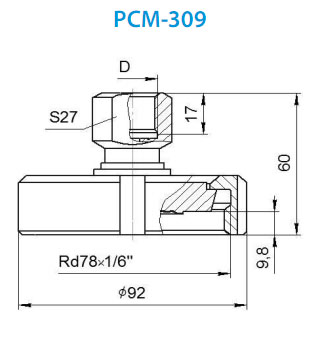

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАЗДЕЛИТЕЛЕЙ СРЕД РСМ-308, РСМ-309

rsm-open4

rsm-open5

Таблица 3

Наименование параметра Значение
РСМ-307 РСМ-308 РСМ-309 (Санитарное исполнение, гигиенический сертификат)
Диапазон рабочих давлений, МПа 0…40 0…4
Диапазон рабочих температур, оС зависит от типа разделительной жидкости и материала уплотнения
Максимально вытесняемый объем камеры, с м³ 0,55
Внутренний объем, заполняемый разделительной жидкостью, с м³ 2,0
Масса не более, кг 1,0 2,2 0,8

ПРИМЕР ОБОЗНАЧЕНИЯ РАЗДЕЛИТЕЛЯ СРЕД СВАРНОГО ПРИ ЗАКАЗЕ

РСМ-308 М20×1,5
1 2

где:

  1. Модель разделителя сред
  2. Присоединительный размер резьбы D под измерительный прибор (М20x1,5 или G1/2)

КОМПЛЕКТ ПОСТАВКИ

Наименование Количество
Разделитель сред 1
Прокладка медная 1
Паспорт 1
Вакуумная заливка разделителя сред с измерительным прибором и капиллярной линией жидкостями ПМС-5, ПЭФ-70/110, ПФМС-4 дополнительно по заказу

По специальному заказу предлагается вакуумная заливка разделителя сред с измерительным прибором и капиллярной линией жидкостями ПМС-5, ПЭФ-70/110, ПФМС-4. Для оформления заказа необходимо указать:

  1. Модель разделителя сред
  2. Обозначение измерительного устройства (манометра, вакуумметра, мановакуумметра).
  3. Наличие капиллярной линии
  4. Тип разделительной жидкости. По умолчанию заливка производится жидкостью ПМС-5
