Разделительные сосуды СР
Сосуды разделительные СР выпускаются по ТУ 25-7439.0018-90. Основные характеристики сосудов СР указаны в табл. 1 Габаритные и присоединительные размеры сосудов разделительных СР указаны на рис. 2.
Таблица 1. Основные характеристики разделительных сосудов
| Условное обозначение |
Условное давление, МПа |
Исполнение |
Материал |
Масса, не более, кг |
| СР-6,3-2-А |
6,3 |
2 |
Сталь 20 |
3,6 |
| СР-6,3-2-Б |
Сталь 12Х18Н10Т |
| СР-25-2-А |
25 |
2 |
Сталь 20 |
5,1 |
| СР-25-2-Б |
Сталь 12Х18Н10Т |
| СР-6,3-4-А |
6,3 |
4 |
Сталь 20 |
3,6 |
| СР-6,3-4-Б |
Сталь 12Х18Н10Т |
| СР-25-4-А |
25 |
4 |
Сталь 20 |
5,1 |
| СР-25-4-Б |
Сталь 12Х18Н10Т |
| СР-40-А |
40 |
- |
Сталь 20 |
3,3 |
| СР-40-Б |
Сталь 12Х18Н10Т |

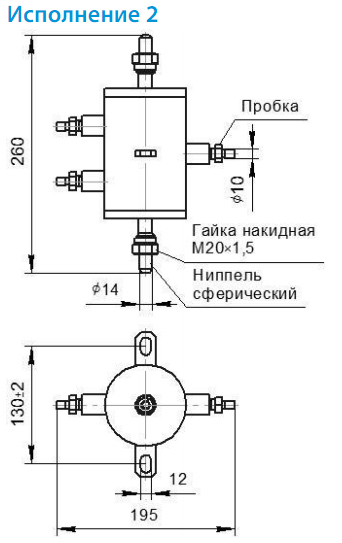

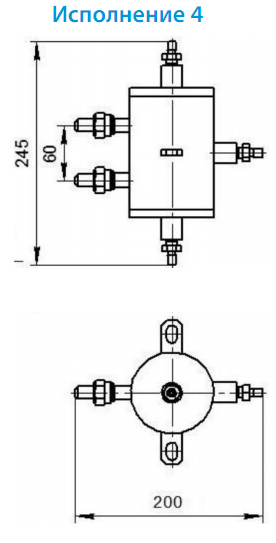

Габаритные и присоединительные размеры разделительных сосудов СР-6,3

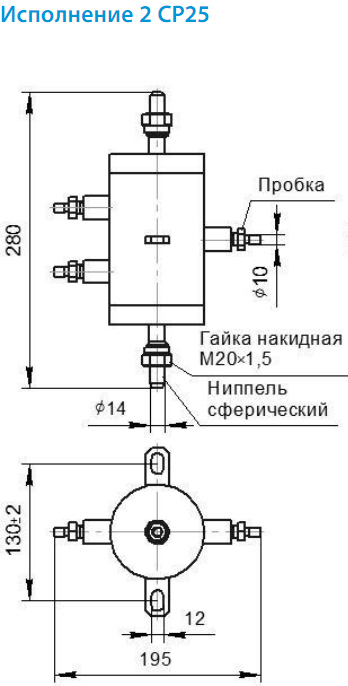

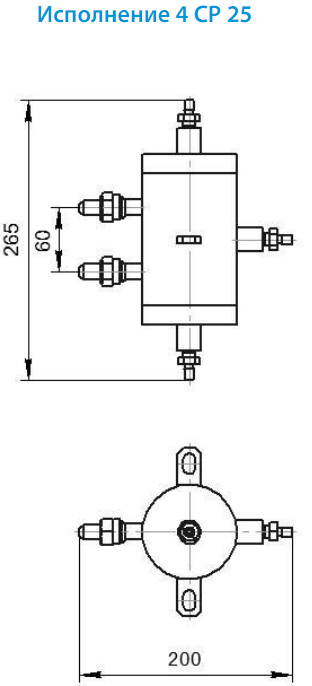

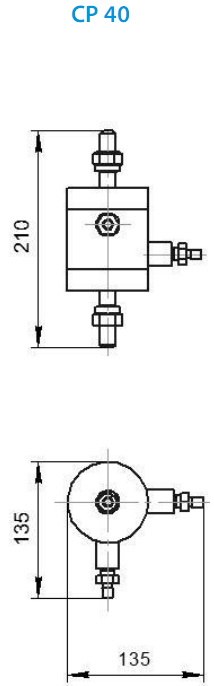

Габаритные и присоединительные размеры разделительных сосудов СР-25, СР-40

|
