Штуцерные защитные гильзы

НАЗНАЧЕНИЕ

Для защиты датчика температуры от механического и (или) химического воздействия измеряемой среды.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Гильзы 2001 выполнены сварными. Гильзы 2002 выполнены цельноточеными. Монтируются на трубопровод или резервуар при помощи метрической или трубной резьбы, что обеспечивает удобство при установке и демонтаже.

Максимальное давление рабочей среды зависит от конструкции гильзы.

КОМПЛЕКТ ПОСТАВКИ

1. Гильза защитная	- 1 шт.
2. Паспорт	- 1 экз.
3. Шайба	- 1 шт. (за искл. гильз 2001-01 и 2002-01)

СОСТАВНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2001

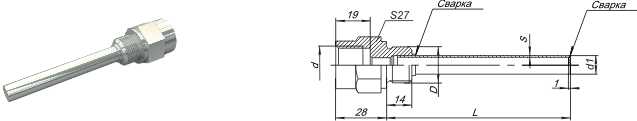

2001-01

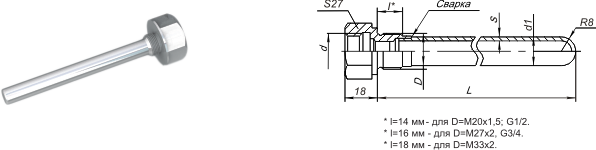

2001-02

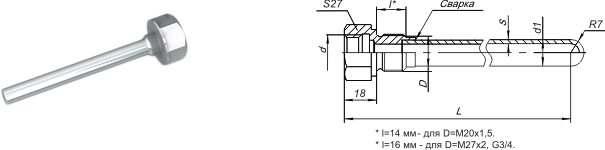

2001-03

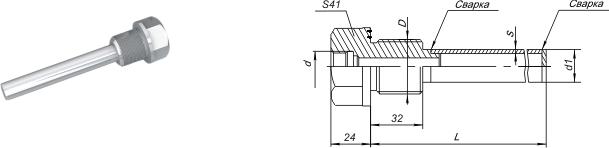

2001-04

Рабочее давление при температуре среды (по ГОСТ 356-80)

Номинальное (условное) давление, МПа	Рабочее давление, МПа
20°С	400°С	610°С
25	19	10

Условия эксплуатации защитных гильз 2001-02, -03, -04

Длина L, мм		60	80, 100, 120, 160	200, 250, 320	400, 500, 630, 800, 1000	1250, 1600, 2000	2500, 3150, 3400*
Предельная скорость потока, м/c	пар	50	40	25	5	2	1
Предельная скорость потока, м/c	вода	6	4	2,5	0,5	0,2	0,1

* - Только для гильз 2001-02, -03

ЦЕЛЬНОТОЧЕНЫЕ ЗАЩИТНЫЕ ГИЛЬЗЫ СЕРИИ 2002

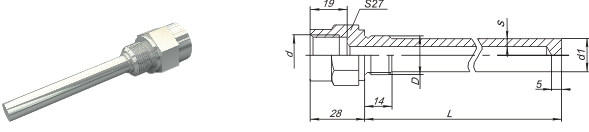

2002-01

2002-01

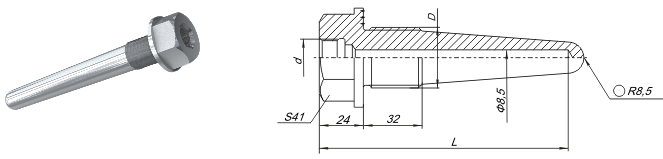

2002-02

2002-02

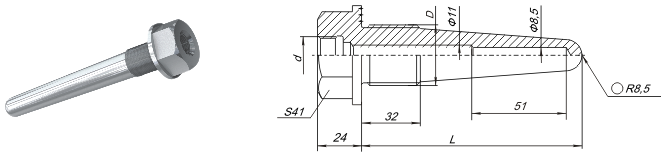

2002-03

2002-03

Рабочее давление при температуре среды (по ГОСТ 356-80)

Номинальное (условное) давление, МПа	Рабочее давление, МПа
20°С	400°С	610°С
50	37	21

Условия эксплуатации защитных гильз 2002-02, -03

Длина L, мм		60, 80, 100	120, 160	200, 250, 320	400, 500, 630
Предельная скорость потока, м/c	пар	150	120	100	70
Предельная скорость потока, м/c	вода	12	10	7,5	4
