Сварные разделители сред мембранные РСМ-С

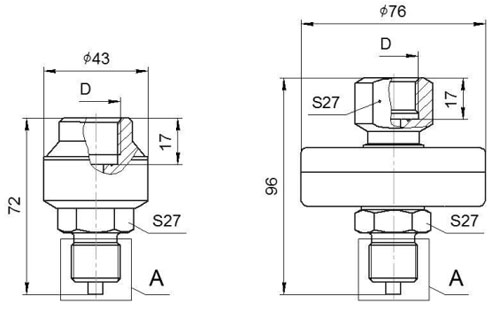

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ РАЗДЕЛИТЕЛЕЙ СРЕД СВАРНЫХ

РСМ-34-С                                                                РСМ-67-С

rsm-swar1





















Таблица 1
Код соединения d, вход среды (A) D,выход — прибор
00 М20x1,5 rsm-swar2 М20x1,5
01 G1/2
02 G1/2 М20x1,5
03 G1/2
04 М20x1,5 rsm-swar3 М20x1,5
05 G1/2
06 G1/2 М20x1,5
07 G1/2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАЗДЕЛИТЕЛЕЙ СРЕД СВАРНЫХ

Таблица 2
Наименование параметра Значение
РСМ-34-С РСМ-67-С
Рабочий диапазон давлений, МПа 0…40 0…10
Диапазон рабочих температур, оС -50…+350
Максимальный вытесняемый объем, с м³ 0,25 2,2
Внутренний объем, заполняемый жидкостью, с м³ 0,5 3,5
Масса не более, кг 0,5 1,0

Материалы, контактирующие с измеряемой средой мембрана — сплав 36НХТЮ, корпусные детали — сталь 12Х18Н10Т

ПРИМЕР ОБОЗНАЧЕНИЯ РАЗДЕЛИТЕЛЯ СРЕД СВАРНОГО ПРИ ЗАКАЗЕ

РСМ-67-С 00
1 2

где:

  1. Модель разделителя сред
  2. Код соединения

КОМПЛЕКТ ПОСТАВКИ

  • Разделитель сред
  • Прокладка медная (2 шт.)
  • Паспорт
