Уравнительные сосуды СУ
Сосуд уравнительный СУ-6,3 изготавливается в двух исполнениях:
- исполнение 2 — для закрытых резервуаров (нижний и боковой ниппели для присоединения к импульсной линии);
- исполнение 4 — для открытых резервуаров (один нижний ниппель).
Сосуды уравнительные СУ-25 и СУ-40 имеют только одно исполнение — для закрытых резервуаров.

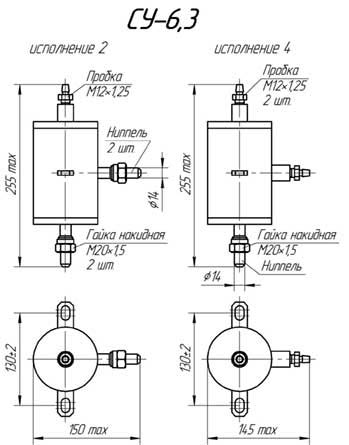

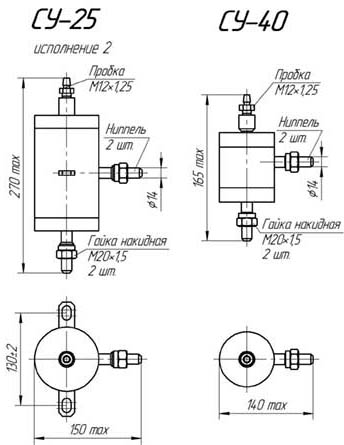

Габаритные и присоединительные размеры уравнительных сосудов СУ-6,3; СУ-25; СУ-40

ОБОЗНАЧЕНИЕ СОСУДОВ
| Условное обозначение |
Исполнение |
Условное давление, МПа |
Материал |
Масса, не более, кг |
| СУ-6,3-2-А |
2 |
6,3 |
Сталь 20 |
3,5 |
| СУ-6,3-2-Б |
Сталь 12Х18Н10Т |
| СУ-25-2-А |
25 |
Сталь 20 |
5,0 |
| СУ-25-2-Б |
Сталь 12Х18Н10Т |
| СУ-6,3-4-А |
4 |
6,3 |
Сталь 20 |
3,5 |
| СУ-6,3-4-Б |
Сталь 12Х18Н10Т |
| СУ-40-А |
- |
40 |
Сталь 20 |
3,0 |
| СУ-40-Б |
Сталь 12Х18Н10Т |
|
