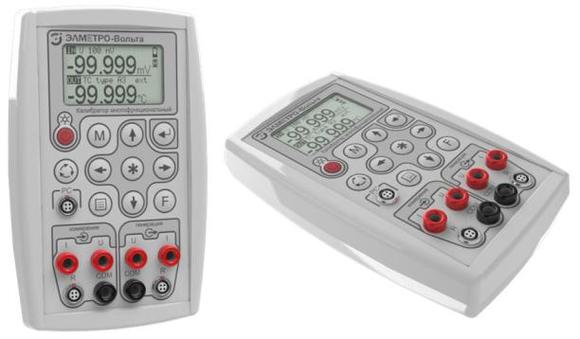

Многофункциональный калибратор ЭЛМЕТРО-ВОЛЬТА

Измеряемые и воспроизводимые сигналы:
- сила тока, напряжение, сопротивление;
- сигналы термопреобразователей сопротивления (ТС);
- сигналы термоэлектрических преобразователей (ТП)
Одновременное воспроизведение и измерение сигналов
Рабочий диапазон температур: -10ºС…+50ºС
Графический ЖКИ с подсветкой
Формирование внутреннего архива поверок и серии измерений
Наилучшее соотношение массогабаритных размеров и точности – меньше не бывает!
Внесен в Госреестр средств измерений под №46388-11. Свидетельство об утверждении типа СИ №42152

Многофункциональный калибратор Элметро-Вольта предназначен для точного воспроизведения и измерения постоянного тока и напряжения, активного сопротивления и сигналов термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП).

Применяется для диагностики, калибровки и поверки вторичной аппаратуры, измерительных каналов промышленных контроллеров, а также преобразователей температуры − как в лаборатории, так и непосредственно на месте эксплуатации.

Функция автоматизированной поверки измерительных (нормирующих) преобразователей и вторичных приборов.

Функция архивации и интерфейс с ПК позволяют автоматически сформировать протокол поверки.

УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ

Электронный блок калибратора выполнен в виде портативного ручного прибора в пластмассовом корпусе с графическим жидкокристаллическим дисплеем с подсветкой. Электрическая схема калибратора состоит из двух гальванически изолированных модулей, один из которых предназначен для измерения электрических сигналов, а другой − для их воспроизведения, поэтому есть возможность одновременного измерения и воспроизведения электрических величин, что необходимо для проверки сквозного канала измерительных и нормирующих преобразователей.

Имеется интерфейс для связи с персональным компьютером (опция).

Калибратор может работать как автономно от встроенных аккумуляторов 2 * 1,2В (АА), так и от блока питания ~220В/=9В, являющегося одновременно зарядным устройством.

РЕЖИМ РАБОТЫ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

В калибраторе предусмотрены несколько режимов работы:

I. Воспроизведение физической величины

II. Измерение физической величины

III. Одновременное воспроизведение

и измерение физической величины

В первом режиме работы калибратор, в зависимости от выбранной программы, воспроизводит сигналы постоянного тока и напряжения, сопротивления, а также воспроизводит выходные сигналы ТС и ТП.

Во втором режиме – калибратор производит измерение описанных в первом режиме физических величин.

В третьем режиме – происходит одновременное и независимое воспроизведение, измерение физических величин и расчет погрешности преобразования.

Функциональные возможности калибратора позволяют оперативно и просто вводить целевые значения воспроизводимого сигнала:

- поразрядный ввод;

- увеличение/уменьшение с заданным шагом;

- переход от точки к точке по предварительному заданному сценарию (до 10 сценариев);

- любая комбинация указанных способов

Удобная система редактирования сценариев воспроизведения.

Воспроизведение сигналов специальной формы − меандр и треугольник с конфигурируемыми периодом и пределами изменения.

Встроенная математическая обработка измерений: вычисление среднего, СКО, максимума/минимума.

Режим поверки измерительных преобразователей (ИП) с вычислением погрешности преобразования поверяемого ИП.

Архивация данных в памяти прибора:

- архив поверок;

- архив измерений (до 25 серий измерений)

Автоматическая и/или ручная компенсация термо-ЭДС холодного спая термопар.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Все метрологические характеристики нормируются в диапазоне рабочих условий применения - 25±10°С благодаря температурной компенсации погрешности измерения и воспроизведения электрических сигналов (Таблица 1).

Таблица 1 – Погрешности измерения и воспроизведения сигналов

Функция	Диапазон	Цена младшего разряда	Предел допускаемой основной погрешности, ±(%ТВ +ПВ)^1,2
Измерение силы постоянного тока, I	±(0 - 24) мА	0,1 мкА / 1 мкА	0,03%*I + 1мкА
Генерация силы постоянного тока, I	(0 - 24) мА	0,1 мкА / 1 мкА	0,03%* I + 1 мкА
Измерение напряжения постоянного тока³, U	±(0-100) мВ ±(0,1-1) В ±(1-10) В ±(10-50) В	1 мкВ / 0,01 мВ 0,01 мВ / 0,1 мВ 0,1 мВ / 1мВ 1 мВ	0,03%U + 7 мкВ 0,03%U + 0,07 мВ 0,03%U + 0,7 мВ 0,03%U + 7 мВ
Генерация напряжения постоянного тока, U	(-30...99,999) мВ (-100...999,99) мВ (1 - 12) В	1 мкВ 0,01 мВ 0,1 мВ / 1мВ	0,03%U + 7 мкВ 0,03%U + 0,07 мВ 0,03%*U + 0,7 мВ
Измерение сопротивления, R	(0 - 400) Ом (0,4 - 2) кОм	0,01 Ом 0,1 Ом	0,03%R + 0,04 Ом 0,03%R + 0,1 Ом
Генерация сопротивления, R	(0 - 400) Ом (0,4 - 2) кОм	0,01 Ом 0,1 Ом	0,02%R + 0,08 Ом 0,02%R + 0,4 Ом
Примечания: 1) ТВ - значение текущей измеряемой или генерируемой величины. 2) ПВ - постоянная величина составляющей погрешности параметра. 3) При измерении напряжения допускается перегрузка на 5% выше верхнего предела поддиапазона измерения с сохранением заявленной точности.

Таблица 2 – Измерение и воспроизведение сигналов ТП

Тип ТП	Диапазон температур, °С	Пределы допускаемой основной погрешности, ±°С *	Цена младшего разряда, °С
R (ПП)	-49...300	1,5-0,0024*Т	0,1 / 0,01
R (ПП)	300...1768	0,75+0.00017 *Т
S (ПП	-49...200	1,6-0,0036 *Т
S (ПП	200...1768	0,85+0.00018 *Т
B (ПР)	250...1000	2,6-0,0017*Т
B (ПР)	1000...1820	0,75+0,00015*Т
N (НН)	-200...0	0,27-0,0026*Т
N (НН)	0...1300	0,27+0,00023*Т
K (ХА)	-200...0	0,2-0,002*Т
K (ХА)	0...1370	0,2+0,00035*Т
\|T\| (МКн)	-200...0	0,22-0,0015 *Т
\|T\| (МКн)	0...400	0,22
J (ЖК )	-200...10	0,19-0,0015*T
J (ЖК )	10...1200	0,17+0,00027*T
E (ХКн)	-200...20	0,15-0,0012*Т
E (ХКн)	20...1000	0,12+0,00028*Т
L (ХК)	-180...25	0,15-0,0014*Т
L (ХК)	25...800	0,11+0,00030*Т
A-1 (ВР)	10...1300	1,0
A-1 (ВР)	1300...2475	-0,7+0.0013*T
A-2 (ВР)	10...300	1,18-0,0018*T
A-2 (ВР)	300...1780	0,47+0,00055*T
A-3 (ВР)	10...300	1,03-0,0014*T
A-3 (ВР)	300...1780	0,43+0,00055*T
* Без учета погрешности канала компенсации температуры холодного спая Предел допускаемой погрешности канала компенсации температуры холодного спая ±0,5°С

Таблица 3 – Измерение сигналов термометров сопротивления

Тип ТС	W₁₀₀	Диапазон температур, °С	Пределы допускаемой основной погрешности, °С	Цена младшего разряда,ºС
50П	1,3910	от - 199 до +845	±(0,29+4,83×10^-4× \|t\|)± 1 ед. мл. разр.	0,01
100П			для тем - ры от -199 до +845 °С: ±(0,18+4,12×10 ^-4× \|t\|) ± 1 ед. мл. разр.
200П			для тем - ры от -199 до +260 °С: ± (0,13+3,5×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от 260 до 845°С: ± (0,3+5,47×10^-4× \|t\|)± 1 ед. мл. разр.
500П		от - 195 до +849	для тем - ры от -195 до -50°С: ± (0,1+3,3×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -50 до +849°С: ± (0,18+4,18×10^-4× \|t\|)± 1 ед. мл. разр.
1000П		от - 195 до +250	для тем - ры от -195 до -150°С: ± (0,09+3,23×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -150 до +250°С: ± (0,13+3,48×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 50	1,3850	от - 195 до +845	± (0,3+4,52×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 100			± (0,2+4,12×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 200			для тем - ры от -195 до +265°С: ± (0,13+3,5×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от 265 до 845 °С: ± (0,31+5,1×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 500			для тем - ры от -195 до -50°С: ± (0,1+3,3×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -50 до +845°С: ± (0,18+4,17×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 1000		от - 195 до +250	для тем - ры от -195 до -150°С: ± (0,09+3,24×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -150 до +250°С: ± (0,13+3,49×10^-4× \|t\|)± 1 ед. мл. разр.
50М	1,4280	от - 184 до +200	± (0,257+3×10^-4× \|t\|)± 1 ед. мл. разр
53М			± (0,257+3×10^-4× \|t\|)± 1 ед. мл. разр
100М			± (0,164+3×10^-4× \|t\|)± 1 ед. мл. разр.
Cu 50	1,4260	от - 49 до +199	± (0,26+3×10^-4× \|t\|)± 1 ед. мл. разр.
Cu 100	1,4260	от - 49 до +199	± (0,164+3×10^-4× \|t\|)± 1 ед. мл. разр.
100H	1,6170	от - 59 до +179	± (0,13+ 0,455×10^-3× \|t\|)± 1 ед. мл. разр.

Таблица 4 – Воспроизведение сигналов термометров сопротивления

Тип ТС	W₁₀₀	Диапазон температур, °С	Пределы допускаемой основной погрешности, °С	Цена младшего разряда,ºС
50П	1,3910	от - 199 до +845	±(0,29+4,83×10^-4× \|t\|)± 1 ед. мл. разр.	0,01
100П			для тем - ры от -199 до +845 °С: ±(0,18+4,12×10 ^-4× \|t\|) ± 1 ед. мл. разр.
200П			для тем - ры от -199 до +260 °С: ± (0,13+3,5×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от 260 до 845°С: ± (0,3+5,47×10^-4× \|t\|)± 1 ед. мл. разр.
500П		от - 195 до +849	для тем - ры от -195 до -50°С: ± (0,1+3,3×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -50 до +849°С: ± (0,18+4,18×10^-4× \|t\|)± 1 ед. мл. разр.
1000П		от - 195 до +250	для тем - ры от -195 до -150°С: ± (0,09+3,23×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -150 до +250°С: ± (0,13+3,48×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 50	1,3850	от - 195 до +845	± (0,3+4,52×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 100			± (0,2+4,12×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 200			для тем - ры от -195 до +265°С: ± (0,13+3,5×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от 265 до 845 °С: ± (0,31+5,1×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 500			для тем - ры от -195 до -50°С: ± (0,1+3,3×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -50 до +845°С: ± (0,18+4,17×10^-4× \|t\|)± 1 ед. мл. разр.
P\|t\| 1000		от - 195 до +250	для тем - ры от -195 до -150°С: ± (0,09+3,24×10^-4× \|t\|)± 1 ед. мл. разр. для тем - ры от -150 до +250°С: ± (0,13+3,49×10^-4× \|t\|)± 1 ед. мл. разр.
50М	1,4280	от - 184 до +200	± (0,257+3×10^-4× \|t\|)± 1 ед. мл. разр
53М			± (0,257+3×10^-4× \|t\|)± 1 ед. мл. разр
100М			± (0,164+3×10^-4× \|t\|)± 1 ед. мл. разр.
Cu 50	1,4260	от - 49 до +199	± (0,26+3×10^-4× \|t\|)± 1 ед. мл. разр.
Cu 100	1,4260	от - 49 до +199	± (0,164+3×10^-4× \|t\|)± 1 ед. мл. разр.
100H	1,6170	от - 59 до +179	± (0,13+ 0,455×10^-3× \|t\|)± 1 ед. мл. разр.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Межповерочный интервал - 2 года.

Диапазон рабочих температур - минус 10...+50^оС.

Относительная влажность от 30 до 80% при 25^оС.

ГАБАРИТЫ И МАССА

Размеры 155х96х36 мм.

Масса ≤ 0,55 кг.

ПРИМЕР ЗАПИСИ ОБОЗНАЧЕНИЯ МНОГОФУНКЦИОНАЛЬНОГО КАЛИБРАТОРА ЭЛМЕТРО - Вольта ПРИ ЗАКАЗЕ

ЭЛМЕТРО - Вольта - USB

1 2

1 - Наименование.

2 - Наличие адаптера интерфейса USB.
