Диафрагма камерная ДФС

Фланцы соответствуют ГОСТ 12815, 12821. Диафрагма ДФС исполнения 1 крепится между торцевыми поверхностями фланцев с использованием паронитового уплотнения; Диафрагма камерная ДФС исполнения 2 сочетает диафрагму и овальное уплотнительное кольцо (Армко), используется  для крепления  между  фланцами  исполнения  7   по ГОСТ 12815-80 и не требует дополнительных уплотнительных материалов.

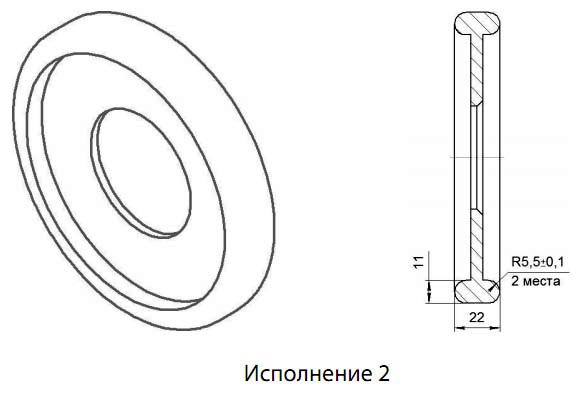

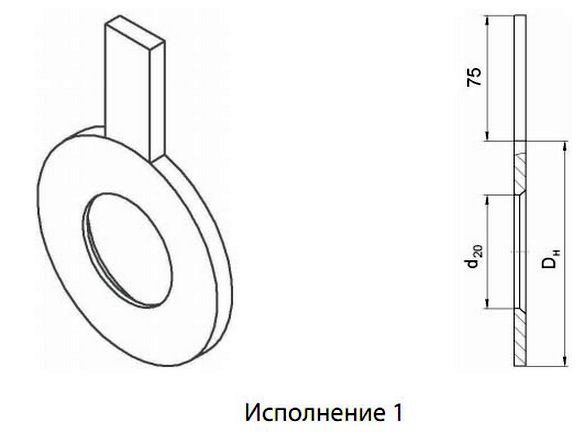

dfs
dfs2

ОБОЗНАЧЕНИЕ ДИАФРАГМ

Таблица 1
Условный проход Dу, мм Dн*, мм Обозначение диафрагмы
50 88 ДФС-10-50
65 110 ДФС-10-65
80 121 ДФС-10-80
100 150 ДФС-10-100
150 204 ДФС-10-150
200 260 ДФС-10-200
250 313 ДФС-10-250
300 364 ДФС-10-300
350 422 ДФС-10-350
400 474 ДФС-10-400
* для исполнения 1

ВОЗМОЖНЫЕ ВАРИАНТЫ ДИСКА ДИАФРАГМЫ ДФС:
  • стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1, МИ 2638);
  • с коническим входом (по РД 50-411);
  • износоустойчивые (по РД 50-411).
КОМПЛЕКТ ПОСТАВКИ:
  • Диафрагма ДФС с клеймом Госповерителя;
  • Паспорт с печатью и подписью Госповерителя;
  • Расчет с печатью и подписью Госповерителя.
Диафрагма камерная ДФС по желанию заказчика может поставляться совместно с фланцами, в которых предусмотрены патрубки отбора давления. В комплект поставки входят фланцы, уплотнительная прокладка (для исполнения 1), крепежные изделия. Условное давление, на которое рассчитаны фланцы, выбирается в соответствии с избыточным давлением, указанным в опросном листе на СУ.
Патрубки отбора давления в типовом исполнении предусматривают приварку импульсных линий диаметром 16 мм. По требованию Заказчика возможно изменение диаметра патрубков отбора, нарезание на них резьбы и. гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

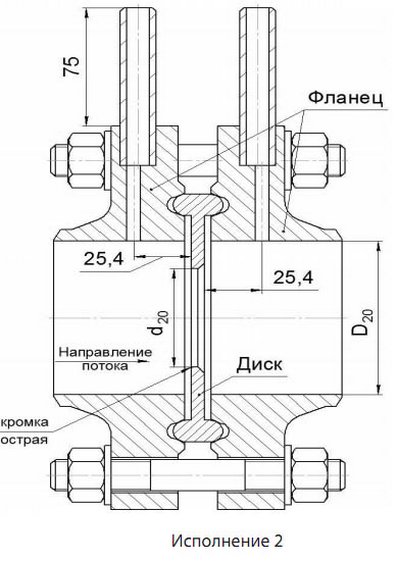

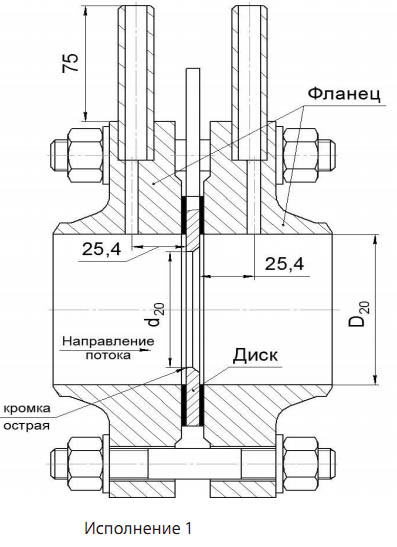

КОМПЛЕКТ ФЛАНЦЕВ ДЛЯ ДИАФРАГМЫ ДФС

dfs3
dfs4

ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ДЛЯ ДИАФРАГМ ДВС И ДФС

Применение диафрагм ДВС и ДФС в комплекте с фланцевым соединением позволяет минимизировать измерительную погрешность. В комплект фланцевого соединения входят фланцы с приваренными патрубками длиной 2Dу, шпильки, гайки, шайбы, уплотнительные прокладки.

dfs5

Таблица 2.
Условный проход D, мм L, мм Наружный диаметр трубопровода D, мм
50 400 57
65 76
80 89
100 420 108
125 530 133
150 630 159
200 870 219
250 1110 273
300 1310 325

ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА НА ИЗГОТОВЛЕНИЕ ДИАФРАГМЫ НЕОБХОДИМО ВЫСЛАТЬ:
  • При заполнении опросного листа на диафрагмы желателен перечень вторичных приборов, в противном случае расчет погрешностей будет выполняться из предположения о грубом классе точности приборов.
  • Схему прямых участков, составленную в соответствии с ГОСТ 8.563.1, 8.563.2. Без предоставления схемы прямых участков местные сопротивления в расчете не учитываются
ПРИМЕР ОБОЗНАЧЕНИЯ ДИАФРАГМЫ ДФС

Диафрагма ДФС 10-100 Б 1
1 2 3 4
где:
  1. Наименование
  2. Условное обозначение
  3. Материал диска диафрагмы* (Исполнение по материалу А/Б (материал корпусов кольцевых камер  исп. «А»  сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
  4. Исполнение
ПРИМЕР ОБОЗНАЧЕНИЯ КОМПЛЕКТА ФЛАНЦЕВ ДЛЯ ДФС

Комплект фланцев для ДФС КФ 6,3-100 А
1 2 3
где:
  1. Наименование
  2. Условное обозначение
  3. Материал фланцев* (Исполнение по материалу А/Б (материал корпусов кольцевых камер  исп. «А»  сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
ПРИМЕР ОБОЗНАЧЕНИЯ ФЛАНЦЕВОГО СОЕДИНЕНИЯ ДЛЯ ДФС

Фланцевое соединение для ДФС ФС 6,3-100 А
1 2 3
где:
  1. Наименвание
  2. Условное обозначение
  3. Материал фланцев с патрубками* (Исполнение по материалу А/Б (материал корпусов кольцевых камер  исп. «А»  сталь 20, материал сужающего устройства исп. «Б» — 12Х18Н10Т)
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Гарантийный срок эксплуатации 12 месяцев со дня ввода диафрагмы в эксплуатацию
