Измеритель-регулятор ЭЛМЕТРО-ТеИР

regul2011

  • Универсальный аналоговый вход: токовый, напряжение, сопротивление, от термоэлектрических преобразователей (ТП), термосопротивлений (ТС)
  • Цифровое и шкальное представление данных
  • Встроенный блок питания 24 В датчиков с унифицированным выходным сигналом
  • Различные комбинации выходов: релейные, оптосимисторные, токовый
  • Детектирование обрыва сенсора
  • Возможность работы выхода сигнализации в режиме таймера
  • До 6 уставок
  • Возможность конфигурирования с помощью клавиатуры или ПК
  • 4 функции в одном
  • Легкость интеграции в АСУТП (интерфейс RS-485 + Modbus RTU + OPC Server)
  • ЭМС по ГОСТ Р 51522-99
  • Внесен в Госреестр средств измерений под №38173-08, сертификат №32047

Семейство технологических измерителей-регуляторов ЭЛМЕТРО-ТеИР предназначено для измерения, визуализации, контроля и регулирования технологических параметров в различных отраслях промышленности.
В зависимости от конфигурации приборы выполняют функции:
  • измерения и визуализации значения технологического параметра;
  • устройства сигнализации;
  • нормирующего преобразователя выходных сигналов ТП и ТС;
  • питания датчиков на токовой петле;
  • регулятора температуры или других технологических параметров по алгоритмам: 2-х, 3-позиционному, П, ПИ, ПИД, возможно ручное управление;
  • передачи измерительной информации в систему управления по цифровому каналу RS-485 (ModBus RTU + OPC Server).
Основные достоинства:
  • эргономичная визуализация: цифровой 4-х разрядный индикатор (высота символов – 20 мм), двухцветный шкальный индикатор для пропорционального представления сигнала (bargraph);
  • режим «быстрого» меню для оперативной настройки с клавиатуры;
  • базовая точность 0,1%;
  • более высокое быстродействие чем у аналогов – до 0,2 с;
  • наличие тестового режима правильности функционирования реле;
  • Диапазон рабочих температур в диапазоне от –10 до +60 °С.
Устройство и работа

Первичный преобразователь температуры или датчик с унифицированным выходным сигналом подключается к универсальному аналоговому входу. Информация о входном сигнале обрабатывается микроконтроллером (линеаризация и сдвиг для ТП и ТС, масштабирование и корнеизвлечение для унифицированных сигналов). Затем может производиться цифровая фильтрация сигнала. Полученное значение выводится на светодиодное табло прибора и используется для управления состояниями выходов (выхода сигнализации, выхода 1, выхода 2, аналогового токового выхода).

Конфигурации

Измеритель-регулятор ЭЛМЕТРО-ТеИР имеет различные конфигурации, представленные в таблице 1.

Таблица 1 – Конфигурации измерителей-регуляторов
Конфигурации

Дискрет. выходы

Встроен-ный БП

RS-
485

Токовый
выход

Управление

Описание

3Р

3Р







Поз. (ПИД*)

Измеритель регулятор с 2 реле управления и 1 реле сигнализации, автономный**

3Р-Т

3Р





1

Поз., П (ПИД)

Универсальный измеритель регулятор с 2 реле управления, 1 реле сигнализации и токовым выходом; может применяться как нормирующий преобразователь сигналов ТС/ТП в ток; автономный

3Р-БП

3Р

1





Поз. (ПИД)

Универсальный измеритель-регулятор с2 реле управления, 1 реле сигнализации, БП***, автономный

3Р-БП-RS485

3Р

1

1



Поз. (ПИД)

Универсальный измеритель-регулятор с 2 реле управления, 1 реле сигнализации, БП, поддержка сети ModBus****

1Р2С

1Р2С







Поз. (ПИД)

Универсальный измеритель-регулятор с 2 оптосимисторами управления, 1 реле сигнализации, автономный

1Р2С-БП

1Р2С

1





Поз. (ПИД)

Универсальный измеритель-регулятор с 2 оптосимисторами управления, 1 реле сигнализации, БП, автономный

1Р2С-БП-RS485

1Р2С

1

1



Поз. (ПИД)

Универсальный измеритель-регулятор с 2 оптосимисторами управления, 1 реле сигнализации, БП, поддержка сети ModBus

3Р-БП-RS485-Т

3Р

1

1

1

Поз., П., ПИД

Полная конфигурация

*         Опционально ПИД-регулирование может присутствовать в любой конфигурации.
**       Автономный – работа без поддержки сети, интерфейс с ПК RS-232 только для конфигурирования.
***     БП – наличие встроенного блока питания 24В.
****   Поддержка сети ModBus – интегрируемый в АСУТП через сеть RS-485 (ModBus RTU).

Измерение электрических сигналов

Аналоговый вход измерителя-регулятора – универсальный и может быть свободно переконфигурирован потребителем. Входные сигналы, диапазоны измерений и пределы допускаемой основной погрешности приведены в таблицах 2, 3, 4.

Дискретные выходы. Сигнализация и регулирование

Все исполнения регуляторов имеют релейный выход сигнализации перекидного типа. Реле сигнализации может использоваться и для регулирования. Дополнительно, в зависимости от конфигурации, имеются 2 управляющих реле замыкающего типа или 2 оптосимистора.
Коммутируемые напряжения и токи:
  • Управляющее реле:
    • активная нагрузка ~250 В / =30 В / 7 А
    • реактивная нагрузка ~250 В / =30 В / 4 А (COSj = 0,75…0,8)
  • Реле сигнализации:
    • активная нагрузка: ~250 В / =30 В / 3 А
    • реактивная нагрузка: ~250 В / =30 В / 1,5 А (COSj = 0,75…0,8)
  • Оптосимистор с детектором перехода напряжения через ноль:
    • допускаемое напряжение до ~265 В
    • максимальный допускаемый ток ~1 А.
Токовый выход

Регулятор в исполнениях Т имеет изолированный активный аналоговый токовый выход 0-5, 0-20, 4-20 мА по ГОСТ 26.011-80. Выходной диапазон выбирается программно. Токовый сигнал может быть сконфигурирован либо как управляющий в задаче регулирования, либо как информационный (реализуется функция нормирующего преобразователя).

Встроенный источник питания

Регулятор в исполнениях БП имеет встроенный источник питания, предназначенный для питания измерительных преобразователей на токовой петле.

Цифровые интерфейсы и прикладное программное обеспечение

Регулятор в исполнении "RS485" обеспечивает поддержку протокола MODBUS RTU в сети на основе физического уровня RS-485. Для встраивания в АСУТП пользователям предоставляется:
  • описание ModBus-команд, поддерживаемых прибором;
  • ОРС-сервер, обеспечивающий доступ к прибору из SCADA-систем.
Поставляется также сервисное программное обеспечение (ПО) для персонального компьютера (ПК), позволяющее с помощью интерфейса RS-485 дистанционно конфигурировать прибор с ПК.
В отсутствии опции "RS485", но при заказе кабель-адаптера RS-232 (один на несколько измерителей-регуляторов) в комплекте с последним также поставляется ПО для конфигурирования прибора с ПК.

Настройка и конфигурирование

Настройку и конфигурирование регулятора можно осуществить:
  • вручную с помощью кнопок регулятора;
  • удаленно с ПК программой конфигурирования через интерфейсы.
Отображение информации

Светодиодное табло состоит из:
  • 4-х разрядного цифрового индикатора с высотой символа 20 мм, что удовлетворяет стандарту по эргономике ГОСТ 29.05.002-82 при дальности наблюдения до 7 м;
  • двухцветного шкального индикатора (bargraph), имитирующего отрезок числовой оси, для пропорционального отображения значения измеряемой величины относительно выбранных границ.
Примеры применения ЭЛМЕТРО-ТеИР:

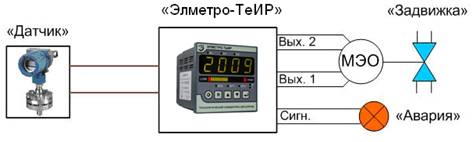

Регулятор с сигнализацией

efoto23

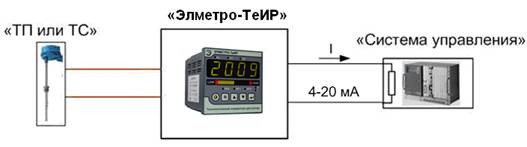

Нормирующий преобразователь с локальной индикацией

efoto24

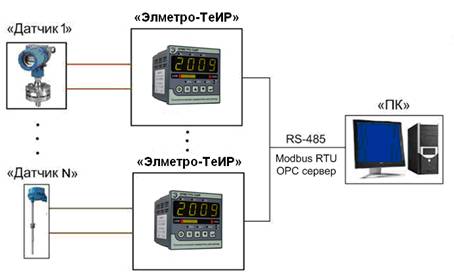

Система сбора данных с локальной индикацией

efoto25

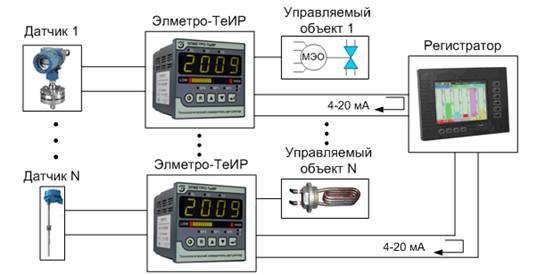

Система управления и регистрации данных

efoto26
Электрическая изоляция цепей

Электрическая изоляция при температуре окружающей среды (23±5)°С и относительной влажности 80% в течение 1 минуты выдерживает переменное напряжение частотой от 45 до 65 Гц со среднеквадратичным значением:
1500 В:
  • между выводом заземления и остальными цепями;
  • между клеммами питания переменного тока и остальными цепями;
  • между дискретным выходом (выход сигнализации, силовые релейные и оптосимисторные выходы) и остальными цепями.
500 В:
  • между закороченными контактами аналогового входа, встроенного источника питания (в исполнениях БП) и закороченными контактами сетевого интерфейса (в исполнениях RS485), и закороченными контактами аналогового выхода (в исполнениях Т) в различных комбинациях.
Электромагнитная совместимость

Регулятор соответствует требованиям электромагнитной совместимости для оборудования класса A по ГОСТ 51522-99.
Помехоэмиссия регулятора не превышает норм установленных для оборудования класса A по ГОСТ 51522-99.
Регулятор устойчив к магнитному полю промышленной частоты напряженностью до 400 А/м по ГОСТ Р 50648-94, дополнительная погрешность, вызванная воздействием магнитного поля, не превышает основной погрешности.
Регулятор устойчив к воздействиям электростатического разряда по ГОСТ Р 51317.4.2: с лицевой стороны - воздушный разряд 8 кВ с критерием качества функционирования (далее «критерий») А; со стороны клеммной колодки – контактный разряд 4кВ, критерий B.
Регулятор устойчив к радиочастотному электромагнитному полю в полосе частот 80-1000 МГц по ГОСТ Р 51317.4.3, степень жесткости 2 (3 В/м), критерий А.
Регулятор устойчив к импульсным наносекундным помехам по ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95): степень жесткости испытаний 3 (2 кВ) для порта электропитания переменного тока и релейных, симисторных выходов, критерий А; степень жесткости испытаний 2 (1 кВ) для остальных портов, критерий А.
Регулятор устойчив к воздействиям микросекундных импульсных помех по ГОСТ Р 51317.4.5:
  • со степенью жесткости 3 (2 кВ) при подаче помехи по схеме «провод-земля» и со степенью жесткости 2 (1 кВ) при подаче помехи по схеме «провод-провод» для линий электропитания переменного тока, выхода сигнализации, релейных выходов в исполнениях 3Р, оптосимисторных выходов в исполнениях 1Р2С, критерий А;
  • со степенью жесткости 2 (1 кВ) при подаче помехи по схеме «провод-земля» и со степенью жесткости 1 (0,5 кВ) при подаче помехи по схеме «провод-провод» для аналогового входа, встроенного источника питания (в исполнениях БП), токового аналогового выхода (в исполнениях Т), сетевого интерфейса (в исполнениях RS485), критерий B.
Регулятор устойчив к радиочастотным кондуктивным помехам 150 кГц – 80 МГц − по ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) – степень жесткости 2 (3 В среднеквадратическое значение). Критерий А.
Регулятор устойчив к динамическим изменениям напряжения питающей сети по ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94):
к провалам напряжения:
  • степень жесткости 4, критерий А;
к прерываниям напряжения:
  • степень жесткости 2 - критерий А,
  • степень жесткости 3,4 - критерий В;
к выбросам напряжения:
  • степени жесткости 4, критерий А.
Условия эксплуатации

Регулятор устойчив к воздействию температуры окружающей среды от -10 до +60°С.
Степень защиты от пыли и влаги по ГОСТ 14254:
  • IP54 для передней панели;
  • IP20 для остальных стенок корпуса.
Масса

Масса регулятора составляет не более 0,5 кг.

Энергопотребление

Мощность, потребляемая от сети 220 В, не превышает 10 Вт.

Надежность

Средняя наработка на отказ: не менее 50000 ч. Средний срок службы: не менее 10 лет.

Поверка

Межповерочный интервал - 2 года.

Гарантийные обязательства

Гарантийный срок эксплуатации – 2 года.

Пример записи при заказе

Порядок записи условного обозначения регулятора при его заказе и в документации другой продукции, в которой он может быть применен:

ЭЛМЕТРО-ТеИР     -3Р     -БП     -RS485     -Т     -ПИД     -ГП

            |                   |          |              |           |         |            |

               1                   2          3             4           5         6            7

1 - Тип прибора
2 - Количество и типы дискретных выходов:
3Р - три реле; в т.ч. одно реле сигнализации (тип контактов: переключающий), два реле управляющих (тип контактов: замыкающий);
1Р2С - одно реле сигнализации, тип контактов: переключающий, два оптосимистора.
3 - Наличие встроенного блока питания +24В датчиков с унифицированным выходным сигналом (при отсутствии – поле пропустить).
4 - Наличие гальванически изолированного интерфейса RS-485 для постоянного подключения к внешней системе управления или ПК;
5 - Наличие унифицированного токового выхода 0-20, 0-5 или 4-20 мА (конфигурируется), при отсутствии – поле пропустить.
6 - Доступность функций регулирования:
поле пропущено – 2-х, 3-х позиционное или П-регулирование (при наличии токового выхода);
ПИД – дополнительно ПИД-регулирование.
7 - Поверка (при отсутствии – поле пропустить).
Так же хотим Вам сообщить, что технологическая связь с ПК может осуществляться через COM-порт (RS-232) с помощью специального кабель-адаптера, который при заказе указывается отдельной строкой. Один кабель-адаптер может использоваться для нескольких приборов.

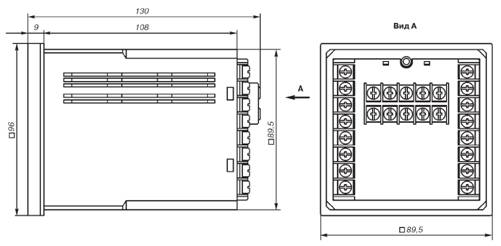

Габаритные и установочные размеры

efoto27
efoto28
Размер выреза для установки в щит
