- Гальваническая изоляция всех входных и выходных цепей
- Период опроса 0,1с (полный цикл опроса всех каналов)
- Источник питания датчиков
- Математическая обработка входных данных

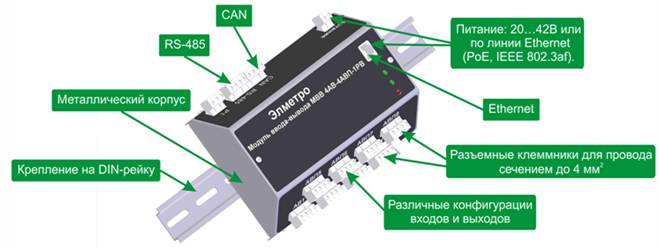

- Монтаж на DIN-рейку, возможно применение в «поле» (t=-40…+70°С)
- Локальное регулирование и сигнализация
- 54 свободно программируемых уставок
- Соответствие современным требованиям ЭМС
- Встроенные интерфейсы: RS-485 (Modbus RTU), CAN 2.0, Ethernet (Modbus TCP). OPC-сервер для интеграции в имеющуюся АСУТП
- Возможность питания по линии Ethernet
- Широкий набор конфигураций
- Вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005
Скачать подробное описание.pdf Скачать руководство по эксплуатации ЭЛМЕТРО-МВВ.pdf

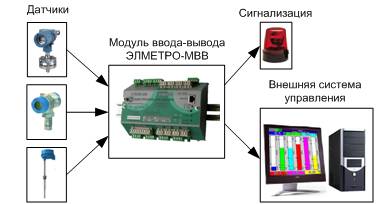

Модули ввода-вывода из семейства ЭЛМЕТРО-МВВ являются компонентами распределенной системы сбора данных и управления. Модули могут соединяться как между собой, так и с внешней системой управления. В сочетании с большим выбором доступных конфигураций это дает возможности построения высокоэффективных и недорогих систем управления производственными процессами, в т.ч. и распределенных.
Наличие открытых протоколов Modbus и CAN позволяет интегрировать модули ввода-вывода в существующую (или планируемую) на Вашем предприятии АСУТП, а это, в свою очередь, обеспечивает оперативный и простой доступ к измерениям, конфигурированию, управлению.
Модули ввода-вывода ЭЛМЕТРО-МВВ предназначены для получения и преобразования сигналов различных датчиков распределенных систем сбора данных, и передачу полученной информации по каналам физических интерфейсов RS-485, CAN, Ethernet или беспроводному интерфейсу на верхний уровень АСУ ТП. Модули ориентированы на построение систем управления производственными процессами в областях промышленности с жесткими условиями эксплуатации. Модули могут использоваться как автономно, так и интегрироваться во внешнюю систему управления.
Модули ЭЛМЕТРО могут устанавливаться в поле, в непосредственной близости от датчиков. Таким образом, применение модулей ЭЛМЕТРО обеспечивает следующие преимущества:
- устраняет возможность возникновения помех на длинных аналоговых линиях связи, из-за отсутствия таковых;
- экономия на линиях связи (особенно на термокомпенсационных проводах);
- система становиться структурированной, более простой и доступной при обслуживании.
Основные функции, выполняемые модулями ввода-вывода ЭЛМЕТРО-МВВ:
- измерение (сбор данных с аналоговых и дискретных датчиков);
- возможность построения системы сигнализации и/или управления (возможность позиционного регулирования);
- вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005;
- передача информации на верхний уровень АСУТП, на сервисный ПК или АРМ оператора;
- передача информации с помощью токовых выходов (функция нормирующего преобразователя).
Конфигурации
Модуль имеет несколько конфигураций, различающихся различным сочетанием аналоговых и дискретных входов/выходов, поддержкой передачи питания через Ethernet (PoE), исполнением для взрывобезопасных и взрывоопасных условий. Возможные типы конфигураций модулей приведены в таблице 1.
Таблица 1 – Конфигурации модулей ввода-вывода
|
Кол-во входов (выходов) по типам
|
Коды заказа по исполнениям
|
|
АВ
|
АВП
|
АЕ
|
ДВ2)
|
Р1)
|
С
|
Общепром.
|
Общепром.+ Ethernet (PoE)
|
|
8
|
-
|
-
|
-
|
1
|
-
|
8АВ
|
8АВ-Eth
|
|
4
|
-
|
4
|
-
|
1
|
-
|
4АВ-4АЕ
|
4АВ-4АЕ-Eth
|
|
4
|
-
|
-
|
4
|
8+1
|
-
|
4АВ-4ДВ-8Р
|
4АВ-4ДВ-8Р-Eth
|
|
4
|
-
|
-
|
4
|
1
|
8
|
4АВ-4ДВ-8С
|
4АВ-4ДВ-8С-Eth
|
|
4
|
4
|
-
|
-
|
1
|
-
|
4АВ-4АВП
|
4АВ-4АВП-Eth
|
|
-
|
8
|
-
|
-
|
1
|
-
|
8АВП
|
8АВП-Eth
|
|
-
|
4
|
4
|
-
|
1
|
-
|
4АВП-4АЕ
|
4АВП-4АЕ-Eth
|
|
-
|
4
|
-
|
4
|
8+1
|
-
|
4АВП-4ДВ-8Р
|
4АВП-4ДВ-8Р-Eth
|
|
-
|
4
|
-
|
4
|
1
|
8
|
4АВП-4ДВ-8С
|
4АВП-4ДВ-8С-Eth
|
|
-
|
-
|
4
|
-
|
8+1
|
-
|
8Р-4АЕ
|
8Р-4АЕ -Eth
|
|
-
|
-
|
-
|
4
|
16+1
|
-
|
4ДВ-16Р
|
4ДВ-16Р-Eth
|
|
-
|
-
|
-
|
4
|
1
|
16
|
4ДВ-16С
|
4ДВ-16С-Eth
|
|
Обозначения
АВ – аналоговые входы
АВП – аналоговые входы с выходом питания
АЕ – аналоговые выходы (токовые)
ДВ – дискретные входы
Р – релейные выходы (реле)
С – симисторные выходы
|
1) в любой конфигурации присутствует минимум 1 релейный выход
2) дискретные входы по ГОСТ Р 51841-2001
Математические каналы
Помимо того, что в модулях каждый аналоговый вход (АВ и АВП) может являться математическим, для расширения возможностей предусмотрено два дополнительных математических канала. Каждый канал обеспечивает математическую обработку данных, позволяющую вычислять и передавать значения физических величин, являющихся функциями входных аналоговых и/или дискретных сигналов.
Функция вычислителя расхода сред и корректора газа
Модули могут обеспечивать вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005 и приведение его к нормальным условиям.
Интерфейсы
В состав модулей входят внешние интерфейсы, приведенные в таблице 9. В комплект с каждым модулем входит OPC-сервер для интеграции в АСУ ТП.
Таблица 9 – Интерфейсы, применяемые в модулях
|
Интерфейс (параметр)
|
Значение
|
Примечание
|
|
RS-485
- скорость обмена
- протокол передачи
|
до 234 кбод
Modbus RTU
|
|
|
CAN
|
|
Может использоваться для связи между модулями и для связи с АСУ ТП
|
|
Ethernet
- скорость обмена
- протокол передачи
|
10/100 Мбит/сек
Modbus TCP
|
|
Примеры применения:

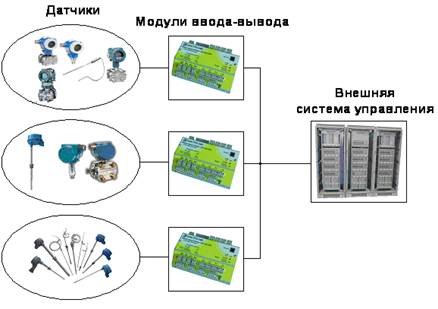

Распределенная система сбора данных. Модули ввода-вывода собирают данные с различных датчиков, преобразуют и передают по различным интерфейсам на верхний уровень АСУТП (контроллер АСУТП, локальная сеть предприятия, автоматизированное рабочее место оператора…). При необходимости, модули сигнализируют о неисправностях и/или передают управляющие сигналы на исполнительные механизмы.
Многоканальный нормирующий преобразователь. Модули собирают данные с термопар и/или термосопротивлений и с помощью токовых выходов передают данные на внешнюю систему управления или регистрации данных.
|
|
Распределенная система сбора и регистрации данных. Модули ввода-вывода собирают данные с различных датчиков, преобразуют и передают по RS-485 интерфейсу на видеографический регистратор ЭЛМЕТРО-ВиЭР. Регистратор отображает и архивирует все измеренные значения. При необходимости передает данные на верхний уровень АСУТП (контроллер АСУТП, локальная сеть предприятия, автоматизированное рабочее место оператора…)
|
Электрическая изоляция.
Электрическая изоляция при температуре окружающей среды (23±5)°С и относительной влажности 80% выдерживает в течении 1 мин приложенное напряжение 1500В (среднеквадратическое значение) переменного тока частотой от 45 до 65 Гц:
- между цепями питания и выводом заземления;
- между сигнальными входами/выходами, шиной RS-485 и выводом заземления;
- между внешней шиной RS-485 и цепями питания;
- между релейных/симисторных выходов и всех других цепей модуля, а так же между собой
Межканальная изоляция сигнальных (аналоговых) входов/выходов выдерживает в течение 1 мин приложенное напряжение 500 В (среднеквадратическое значение) переменного тока частотой от 45 до 65 Гц.
Требования электромагнитной совместимости (ЭМС).
Помехоэмиссия модулей соответствует ГОСТ Р 51317.6.4-99 (МЭК 61000-6.3 -96).
Модули устойчивы к радиочастотным кондуктивным помехам 150кГц - 80МГц − по ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96) – степень жесткости 2 (3 В/м среднеквадратическое значение). Критерий А.
Модули устойчивы к импульсным микросекундным помехам большой энергии по ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95); степень жесткости испытаний 2 (1 кВ) помехи "провод-провод" для сигнальных цепей, при подаче МИП с использованием емкостной связи и добавочного сопротивления 40 Ом (Рисунок 10 по ГОСТ Р 51317.4.5-99). Критерий В; Степень жесткости испытаний 2 (1 кВ) помехи "провод-земля" для сигнальных цепей, при подаче МИП с использованием емкостной связи и добавочного сопротивления 10 Ом (Рисунок 7 по ГОСТ Р 51317.4.5-99). Критерий В.
Модули устойчивы к импульсным наносекундным помехам по ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95); степень жесткости испытаний 2 (1 кВ). Критерий В.
Модули устойчивы к электростатическим разрядам по ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95). Степень жесткости испытаний 2 (4 кВ контакный разряд). Критерий B.
Условия эксплуатации
Вид климатического исполнения модулей – УХЛ категории размещения 3 по ГОСТ 15150 (группа исполнения С3 по ГОСТ 12997) но для работы при температуре от минус 40 до +70 °С и относительной влажности до 80% без конденсации влаги, во всем диапазоне рабочих температур.
По степени защиты от воздействия пыли и воды модули соответствует исполнению IP20 по ГОСТ 14254. МВВ может быть установлен в герметичную коробку IP 65 с кабельными вводами (по отдельному заказу).
Модули устойчивы к воздействию вибрации соответствующей группе N2 по ГОСТ 12997.
Масса
Масса модуля - не более 1,1 кг.
Энергопотребление
Электропитание модулей осуществляется от источника питания постоянного тока напряжением 20…42 В, или через линию Ethernet (PoE), в соответствии с IEEE 802.3af.
Потребляемая мощность 1,5…15 Вт (в зависимости от конфигурации).
Надежность
Наработка на отказ - 40 000 ч. Средний срок службы - 8 лет.
Поверка
Межповерочный интервал 2 года.
Гарантийные обязательства
Гарантийный срок эксплуатации – 2 года.
Пример записи при заказе
Порядок записи условного обозначения модуля заказе и в документации другой продукции, в которой он может быть применен:
|
ЭЛМЕТРО-МВВ
|
-
|
4АВП-4АЕ-Eth
|
-
|
расход
|
-
|
box1
|
-
|
ГП
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1
|
|
2
|
|
3
|
|
4
|
|
5
|
- Тип прибора.
- Код исполнения в соответствии с таблицей 1.
- Функция вычисления расхода по ГОСТ 8.586-2005 (если не требуется – поле пропустить).
- Поставка модуля в комплекте с герметичным корпусом IP65 и кабельными вводами (если не требуется – поле пропустить):
Box1 − корпус из поликарбоната вариант-1
Box2 − корпус из поликарбоната вариант-2
- Поверка (если не требуется – поле пропустить).
Количество и положение кабельных вводов может быть изменено по желанию Заказчика
Пример заказа: ЭЛМЕТРО-МВВ-4АВП-4АЕ-Eth-расход
Модуль ввода-вывода, имеющий 4 аналоговых входа со встроенными источниками питания, 4 токовых выхода и одно выходное реле. Помимо базовых интерфейсов RS-485 (Modbus RTU) и CAN 2.0, имеется Ethernet (Modbus TCP). Питание модуля возможно по линии Ethernet (PoE). С функцией вычисления расхода. Без герметичного корпуса.

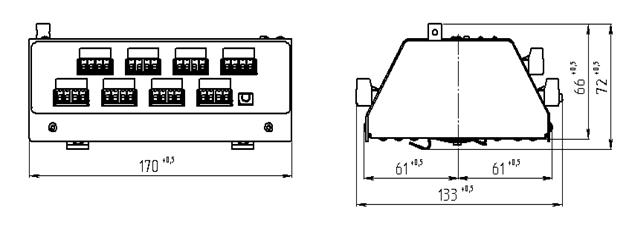

Габаритные размеры
 Габаритные размеры модуля ЭЛМЕТРО-МВВ |
