Фланцы, фланцевые соединения
Использование диафрагм ДКС (исполнение 1 или 3) и ДБС в комплекте с фланцевым соединением позволяют минимизировать измерительную погрешность. Применяются при диаметре условного прохода от 50 до 500 мм включительно и избыточном давлении в трубопроводе не более 10 МПа.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
В комплект фланцевого соединения входят фланцы с патрубками, болты или шпильки, гайки, шайбы, уплотнительные прокладки.
По заказу дополнительно поставляется монтажное кольцо, которое устанавливается вместо диафрагмы на период монтажа и продувки трубопровода.
МАТЕРИАЛЫ ФЛАНЦЕВ И ФЛАНЦЕВЫХ СОЕДИНЕНИЙ*:
|
Тип диафрагмы
|
Dу, мм
|
Pу, мм
|
Конструктивное исполнение фланцев
|
Марка стали
|
Код исполнения по материалам
|
|
ДКС
ДФС
|
50 ... 500
|
0,6; 1,0; 1,6; 2,5
|
плоские или усиленные
|
ст. 20
10Х18Н10Т
09Г2С
|
А
Б
В
|
|
50 ... 400
|
4,0; 6,3; 10
|
усиленные
|
|
|
ДБС
|
300 ... 1200
|
0,6; 1,6
|
плоские или усиленные
|
|
800 ... 1200
|
2,5
|
|
300 ... 1200
|
4,0
|
|
* - Фланцевое соединение из стали 12Х18Н10Т изготавливается только до Dу 250 мм. На Dу свыше 250 мм изготавление по спецзаказу.
|
| Фланцевое соединение для ДКС / Ру до 0,6 ... 2,5 МПа |
|
|
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
|
до 0,6
|
50
65
80
100
125
150
200
250
300
350
400
500
|
160
180
195
205
235
260
315
370
435
485
535
640
|
280
360
420
480
580
680
920
1160
1360
1540
1760
2160
|
1,6
|
50
65
80
100
125
150
200
250
300
350
400
500
|
160
180
195
215
245
280
335
405
460
520
580
710
|
280
360
420
480
580
680
920
1160
1358
1538
1758
2158
|
|
1,0
|
50
65
80
100
125
150
200
250
300
350
400
500
|
160
180
195
215
245
280
335
390
440
500
565
670
|
280
360
420
480
580
680
920
1160
1358
1538
1758
2158
|
2,5
|
50
65
80
100
125
150
200
250
300
350
400
500
|
160
180
195
230
270
300
360
425
485
550
610
730
|
280
360
420
480
580
680
920
1160
1360
1540
1760
2160
|
|

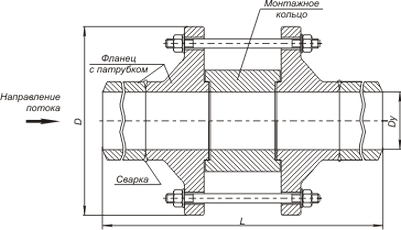

| Фланцевое соединение для ДКС / Ру до 4,0 ... 10 МПа |
|
|
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
|
4,0
|
50
65
80
100
125
150
175
200
225
250
300
350
400
|
160
180
195
230
270
300
350
375
415
445
510
570
655
|
340
430
450
575
675
780
815
1045
1065
1310
1540
1710
1975
|
6,3
|
50
65
80
100
125
150
175
200
225
250
300
350
400
|
175
200
210
250
295
340
370
405
430
470
530
595
670
|
385
475
490
599
735
855
870
1090
1100
1340
1550
1760
2010
|
10
|
50
65
80
100
125
150
175
200
225
250
300
350
400
|
195
220
230
265
310
350
380
430
470
500
585
655
715
|
390
490
520
640
770
890
1000
1150
1190
1430
1675
1870
2100
|
|

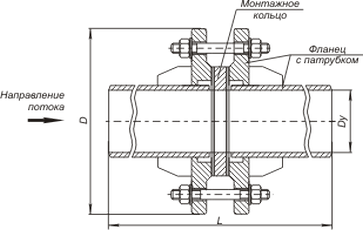

| Фланцевое соединение для ДБС / Ру до 0,6 ... 4,0 МПа |
|
|
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
Pу, МПа
|
Dу, мм
|
D, мм
|
L, мм
|
|
до 0,6
|
300
350
400
450
500
600
700
800
900
1000
|
435
485
535
590
610
755
860
975
1075
1175
|
1290
1490
1690
1900
2100
2500
2860
3250
3650
4050
|
1,6
|
300
350
400
450
500
600
700
800
900
1000
|
460
520
580
640
710
840
910
1020
1120
1255
|
1290
1490
1690
2000
2110
2500
2860
3250
3710
4050
|
|
2,5
|
800
900
1000
|
1075
1185
1315
|
3250
3650
4050
|
до 4,0
|
300
350
400
450
500
600
700
|
485
550
610
660
730
840
960
|
1290
1490
1690
1900
2100
2500
2860
|
|
|
