- Цветной дисплей c диагональю 264мм (10,4") или 142мм (5,6"), светодиодная подсветка;
- Универсальные аналоговые входы с четырьмя уставками сигнализации на канал;
- Базовая точность 0,1%;
- Межканальная гальваническая изоляция;
- Быстродействие 0,2 с (полный цикл опроса всех каналов);
- Математическая обработка данных;
- Вычисление расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005;
- Дискретные входы и выходы;
- Разъем для подключения Flash-карты (SD/MMC);
- Сумматоры и счетчики с генерацией отчета за час, день, неделю и месяц;
- Таймеры обеспечивают программирование временных интервалов и действий по уставкам;
- Функция управления работой регистратора по расписанию;
- Функция фильтрации измеренных значений с помощью медианного фильтра для предотвращения ложных срабатываний сигнализации;
- Отсутствие ложных срабатываний реле сигнализации при пропадании питания;
- Дружественный Windows-подобный интерфейс;
- Встроенные интерфейсы RS485 (Modbus + OPC Server) и RS232, Ethernet (Modbus over TCP/IP);
- ЭМС по ГОСТ Р 51522-99;
- Внесен в Госреестр средств измерений Республики Казахстан под № KZ.02.03.02869-2009/38172-08, сертификат № 5288

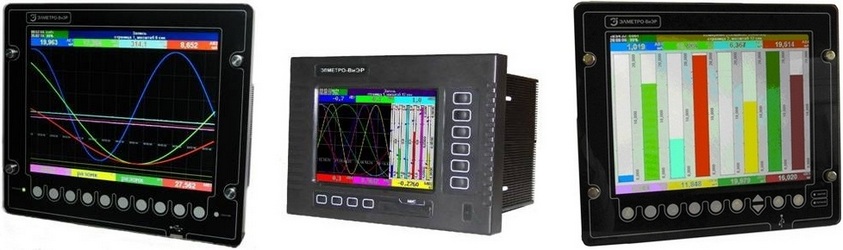

Многоканальный видеографический регистратор Элметро-ВиЭР предназначен для сбора, визуализации и регистрации различных параметров технологических процессов. Объединяет в себе функции регистратора и системы сигнализации. Регистраторы легко интегрируется в системы АСУТП. Так же чрезвычайно удобны и при автономном применении. Обладают развитой системой экранных меню управления и работы с архивом, большой внутренней памятью и интерфейсом к внешней Flash-памяти, интерфейсами RS-485 (Modbus RTU + OPC Server) и RS-232. Допускают подключение к Ethernet с помощью дополнительного адаптера.
Аналоговые входы
Входные каналы регистратора универсальные и могут быть свободно переконфигурированы потребителем.
Дискретные входы и выходы
Регистратор имеет 4 дискретных канала, изолированных от остальной схемы. Дискретные входы воспринимают любой тип сигнала («сухой контакт», «открытый коллектор» любой полярности, потенциальный вход любой полярности).
8 или 16 выходных реле, свободно программируются на срабатывание по уставкам любых каналов.
Математические каналы
Каждый канал обеспечивает математическую обработку данных, позволяющую вычислять и представлять на экране значения физических величин, являющихся функциями входных аналоговых и дискретных сигналов. Формула для вычисления вводится при конфигурировании прибора.
Кроме того, предусмотрены 2 дополнительных математических канала, позволяющие выполнять аналогичные математические операции.
Функция вычислителя расхода сред и корректора газа
Регистратор обеспечивает вычисление мгновенного расхода сред в соответствии с ГОСТ 8.586.(1-5)-2005 и приведения его к нормальным условиям.
Перечень измеряемых сред:
природный газ;
вода;
воздух;
перегретый пар;
насыщенный пар.
Полезные функции
Регистратор обладает функциями сумматоров, счетчиков, таймеров, что позволяет производить суммирование (интегрирование), производить подсчет количества событий, формировать временную последовательность действий.
Возможно управление работой регистратора по расписанию (запись данных, управление дискретными выходами, сумматорами, счетчиками, таймерами).
Сигнализация и регулирование
До 4 уставок на каждый канал. Программируемые действия при срабатывании уставок:
изменение состояния любого реле;
запись в журнал событий;
выдача сигнала тревоги – авария;
запуск/останов сумматоров, счетчиков, таймеров
Позиционное регулирование технологического параметра может быть осуществлено при использовании выходных реле для управления исполнительными механизмами. Все измеряемые технологические параметры могут регулироваться параллельно и независимо друг от друга.
Наличие математических каналов позволяет контролировать и поддерживать в заданных пределах непосредственно не измеряемые, а вычисляемые величины, например соотношение компонентов топливной смеси, уровень жидкости в емкости сложной формы и т.п.
Регистрация и хранение данных
Периодичность регистрации для аналоговых входов назначается индивидуально от 0,2 до 120 с; для дискретных входов и выходов – 0,2 или 1 с. Глубина архива зависит от количества задействованных каналов регистратора и от периода записи. Сохранение измеренных значений осуществляется во внутреннюю энергонезависимую память регистратора. По аналогии с бумажными регистраторами измерения объединены в так называемую ленту – промежуток времени, в течение которого непрерывно велась запись сигналов. Упорядоченная по времени совокупность лент образует архив измерений регистратора, который доступен для просмотра в любой момент времени.
Отображение информации на экране
Информация отображается на контрастный цветной дисплей на TFT-матрице с широким углом обзора. Каналы произвольно группируются по 4 страницам. Возможно оперативное переключение страниц. Визуализация данных возможна в виде трендов, шкал (bargraph), числовых значений.
Журнал событий
В журнале событий хронологически отображаются факты срабатывания всех уставок с указанием:
времени срабатывания,
величины превышения уставки
времени подтверждения оператором сообщения о событии
Условия эксплуатации
Регистратор по устойчивости к климатическим воздействиям соответствует исполнению УХЛ категории 3 по ГОСТ 15150, группы исполнения С3 по ГОСТ 12997, но для работы при температуре от 0 до +50°С.
Степень защиты от пыли и влаги по ГОСТ 14254: IP54 – для передней панели; IP20 – для клеммных колодок задней панели.

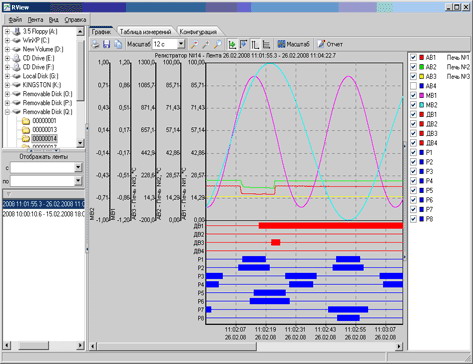

Программный пакет для персонального компьютера
Позволяет отображать, анализировать, архивировать данные, производить их печать и экспорт в популярные форматы.
Программное обеспечение генерирует разнообразные виды отчетов. Их форма гибко конфигурируется. Возможно индивидуальное создание форм отчетов для заказчика.
При постоянном подключении регистратора к компьютеру осуществляет автоматическую синхронизацию их архивов в назначенное время.
